目前市场上的摄像头产品采取的CMOS品牌较多，主流的要有Hynix（海力士）、Micron（镁光（Micron→Aptina→Onse））、OmniVision（豪威）、PIXART（原相科技），Sansung（三星）、格科（Gcoreinc）Cisco（思科）、等，个中前四家的市场霸占率达到90%。Bingo利用过Micron、OmniVision、Gcoreinc的CMOS Sensor，这三者在本钱、成像效果，以及噪声、感光度、帧率等特性上各有差异，但总体上开拓流程同等，只须要通过寄存器的配置，就能通过捕获，得到配置参数的视频图像数据。
我们的VIP_Board_Mini板卡已经预留了CMOS摄像头模组的接口，接口遵照官哥所有CMOS模组的接口定义。这里暂时选用的是OmniVision 的OV7725 Sensor作为视频图像源。这样我们就有了最基本的视频图像采集系统，如下所示：
关于OV7725的资料在“../03_芯片摄像头等数据手册/01_OV7725模组资料”下，个中包括了产品简介，软件配置手册，完全数据手册等内容，请有心的人务必仔细阅读英文手册，查看原始资料。
更多关于OV7725的资料可在OmniVision官网探求，网址如下：http://www.ovt.com/products/sensor.php?id=80。但麻烦记住一点，吃过教训的朋友都知道，比如OV7670的中文版资料和英文版资料出入太大，大家一定要养成阅读硬件资料的习气，在此我绝不供应种问资料。
从OV7725的产品简介中我们理解到OV7725是一款集成1/4英寸单芯片VGA相机，以及图像处理器的高性能传感器。正由于性能、质量及其可靠性，OV7725适用于PC相机、玩具、手机、摄影机等市场需求。这款低功耗的CMOS Sensor，具有低照度特性的同时，能在-20°~70°温度范围正常事情。OV7725为640480的感光阵列，能实现最快每秒60fps VGA分辨率的视频，并且分辨、输出数据格式、图像特性等可配置。
OV7725最高支持640480@60Hz分辨的视频输出，同时知足了很多产品的运用，网页紧接着列出了OV7725 详细的参数及特点，如下所示：
① 高灵敏度，适宜低照度运用
② 具有标准的SCCB配置接口，能配置输出RAW RGB、RGB（GRB422、RGB565/RGB444）、YVA422这几种格式的视频流。
③ 支持VGA、QVGA，以及4030到CIF（352288）分辨率的图像尺寸
④ 采取VarioPixel办法实现像素子采样（隔像素采样，实现QVGA）
⑤ 自动调节边缘的增强、自动调节噪声的抑制
⑥ 能通过配置实现帧同步模式
⑦ 自动曝光（AEC）、自动白平衡（AWB）、自动带通滤波（ABF）、自动黑电平校准（ABLC）
⑧ 图像饱和度、色相、伽马、锐度、噪声抑制等可调节
这里须要把稳的是在数字相机中的SCCB接口，即我们常用的I2C接口。另称为SCCB接口，只是为了便于区分。末了，OV7725产品简介又给出了OV7725 CMOS Sensor内部功能模块的框架，如下所示：
从框图中可见，在XCLK时钟的驱动下，感光元件阵列的进行图像的采样，接着输出640480阵列的仿照数据（最初的原始数据）。在通过12Bit的AD的转换后，输入的仿照数据转换成数字旗子暗记（原始数字旗子暗记RAW RGB），并且通过DSP进行干系图像处理，终极输出所配置格式的10Bit视频流数据。
本人设计了OV7725模组等一些列CMOS传感器模块，比如OV7725如下所示，更有全局曝光MT9V034 AR0144等，请参照前文VIP Mini开拓板的摄像头选型，此处不做展开。
OV775模组的接口及事理图如下所示：
备注：后续版本将会把RESET连接到CMOS_Reseverd中，方便硬件复位。

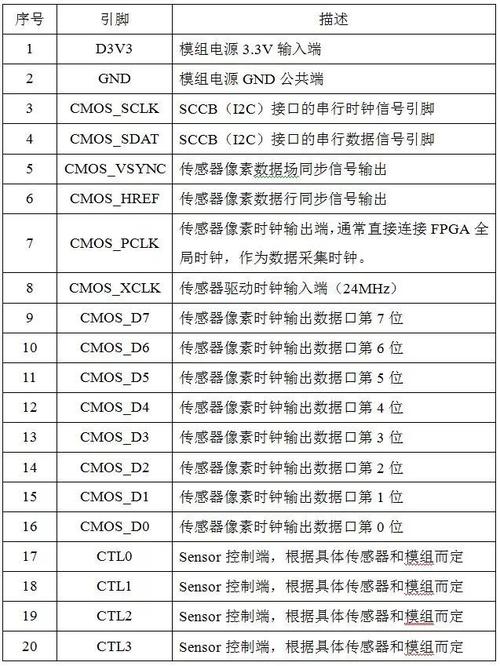

模组简化了我们对相机硬件电路的设计，减少了产品的开拓周期，直接上电就可以得到标准的数字格式视频，干系引脚及功能如下表所示：
个中CTL0-CTL3为Sensor掌握引脚，这些引脚在模组中均已经高下拉，用户可以全部悬空，当然也可以外部掌握，详细的功能参照详细Sensor的接口图，感激。
