编码器事情事理：
利用电磁感应事理将两个平面型绕组之间的相对位移转换成电旗子暗记的丈量元件，用于长度丈量工具。感应同步器（俗称编码器、光栅尺）分为直线式和旋转式两类。前者由定尺和滑尺组成，用于直线位移丈量；后者由定子和转子组成，用于角位移丈量。
1957年美国的R.W.特利普等在美国取得感应同步器的专利，原名是位置丈量变压器，感应同步器是它的商品名称，初期用于雷达天线的定位和自动跟踪、导弹的导向等。在机器制造中，感应同步器常用于数字掌握机床、加工中央等的定位反馈系统中和坐标丈量机、镗床等的丈量数字显示系统中。它对环境条件哀求较低，能在有少量粉尘、油雾的环境下正常事情。定尺上的连续绕组的周期为2毫米。滑尺上有两个绕组，其周期与定尺上的相同，但相互错开1/4周期（电相位差90°）。
感应同步器的事情办法有鉴相型和鉴幅型的两种。前者是把两个相位差90°、频率和幅值相同的互换电压U1和U2分别输入滑尺上的两个绕组，按照电磁感应事理，定尺上的绕组会产生感应电势U。如滑尺相对定尺移动，则U的相位相应变革，经放大后与U1和U2比相、细分、计数，即可得出滑尺的位移量。在鉴幅型中，输入滑尺绕组的是频率、相位相同而幅值不同的互换电压，根据输入和输出电压的幅值变革，也可得出滑尺的位移量。由感应同步器和放大、整形、比相、细分、计数、显示等电子部分组成的系统称为感应同步器丈量系统。它的测长精确度可达3微米/1000毫米，测角精度可达1″/360°。
欧姆龙旋转编码器
随着工业自动化的高速发展，编码器在工控领域的运用更加广泛。

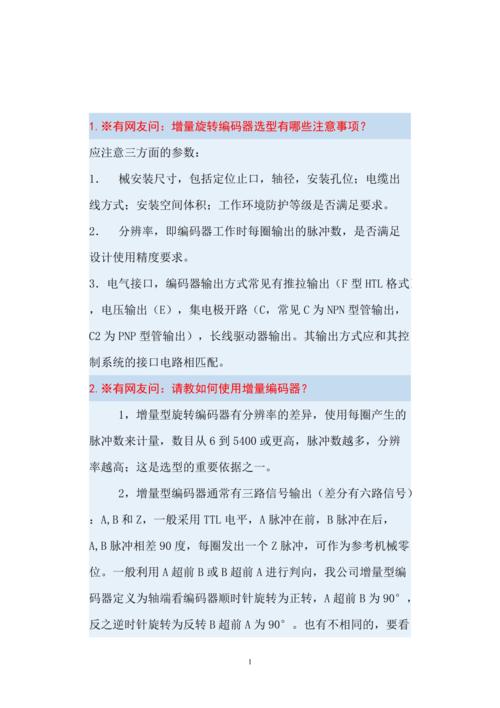

一、问：增量旋转编码器选型有哪些留神事变？
应留神三方面的参数：
1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线办法；安装空间体积；事情环境防护等级是否知足哀求。
2．分辨率，即编码器事情时每圈输出的脉冲数，是否知足设计利用精度哀求。
3．电气接口，编码器输出办法常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出办法应和其掌握系统的接口电路相匹配。
二、问：请教如何利用增量编码器？
1．增量型旋转编码器有分辨率的差异，利用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的主要依据之一。
2．增量型编码器常日有三路旗子暗记输出（差分有六路旗子暗记）：A,B和Z，一样平常采取TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机器零位。一样平常利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90°。也有不相同的，要看产品解释。
3．利用plc采集数据，可选用高速计数模块；利用工控机采集数据，可选用高速计数板卡；利用单片机采集数据，建议选用带光电耦合器的输进端口。
4．建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。
5．在电子装置中设立计数栈。
三、关于户外利用或恶劣环境下利用
设备在野外利用，现场环境脏，而且怕撞坏编码器。
有铝合金（分外哀求可做不锈钢材质）密封保护外壳，双重轴承重载型编码器，放在户外不怕脏，钢厂、重型设备里都可以用。
不过如果编码器安装部分有空间，建议在编码器外部再加装一防护壳，以加强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的代价比较还是有一定差距的。
四、从靠近开关、光电开关到旋转编码器：
家当掌握中的定位，靠近开关、光电开关的运用已经相称成熟了，而且很好用。可是，随着工控的不断发展，又有了新的哀求，这样，选用旋转编码器的运用优点就突出了：
信息化：除了定位，掌握室还可知道其详细位置；
柔性化：定位可以在掌握室柔性调度；
现场安装的方便和安全、龟龄：拳头大小的一个旋转编码器，可以丈量从几个μ到几十、几百米的间隔，n个工位，只要办理一个旋转编码器的安全安装题目，可以避免诸多靠近开关、光电开关在现场机器安装麻烦，轻易被撞坏和遭高温、水气困扰等题目。由于是光电码盘，无机器损耗，只要安装位置精确，其利用寿命每每很长。
多功能化：除了定位，还可以远传当前位置，换算运动速率，对付变频器，步进电机等的运用尤为主要。
经济化：对付多个掌握工位，只需一个旋转编码器的本钱，以及更紧张的安装、掩护、损耗本钱降落，利用寿命增长，其经济化逐渐突显出来。
如上所述优点，旋转编码器已经越来越广泛地被运用于各种工控场合。
五、关于电源供给及编码器和PLC连接：
一样平常编码器的事情电源有三种：5Vdc、5-13Vdc或11-26Vdc。如果你买的编码器用的是11-26Vdc的，就可以用PLC的24V电源，需留神的是：
1．编码器的耗电流，在PLC的电源功率范围内。
2．编码器如是并行输出，连接PLC的I/O点，需理解编码器的旗子暗记电平是推拉式（或称推挽式）输出还是集电极开路输出，如是集电极开路输出的，有N型和P型两种，需与PLC的I/O极性相同。如是推拉式输出则连接没有什么题目。
3．编码器如是驱动器输出，一样平常旗子暗记电平是5V的，连接的时候要小心，不要让24V的电源电平串进5V的旗子暗记接线中往而破坏编码器的旗子暗记端。（我公司也可以做宽电压驱动器输出（5-30Vdc），有此哀求定货时要注明）
六、在很多的情形之下是编码器并没有坏，而只是滋扰的缘故原由，造成波型不好，导致计数不准。请教如何进行剖断？感激！
编码器属精密元件，这紧张由于编码器四周滋扰比较严重，比如：是否有大型电动机、电焊机频繁起动造成滋扰，是否和动力线同一管道传输等。
选择什么样的输出对抗滋扰也很主要，一样平常输出带反向旗子暗记的抗滋扰要好一些，即A+~A-,B+~B-,Z+~Z-，其特色是加上电源8根线，而不是5根线(共零)。带反向旗子暗记的在电缆中的传输是对称的，受滋扰小，在接管设备中也可以再增加剖断（例如接管设备的旗子暗记利用A、B旗子暗记90°相位差，读到电平10、11、01、00四种状态时，计为一有效脉冲，此方案可有效进步系统抗滋扰性能（计数精确））。
便是编码器也有好坏，其码盘\电子芯片\内部电路\旗子暗记输出的差别很大，要不然怎么一个1000线的增量型编码器会从300多元到3000多元差别那么大呢?
①打消(搬离、封闭、隔离)滋扰源，
②剖断是否为机器间隙累计偏差，
③剖断是否为掌握系统和编码器的电路接口不匹配（编码器选型缺点）；①②③方法偿试后故障征象打消，则可初步剖断，若未打消须进一步剖析。
剖断是否为编码器自身故障的大略方法是打消法。现在我公司编码器已大规模生产，技能生产已成熟利用，产品故障率掌握在千分之几。打消法的详细方法是：用一台相同型号的编码器更换上往，如果故障征象相同，可基本打消是编码器故障题目，由于两台编码器同时有故障的小概率事宜发生可能很小，可以看作为0。如果换一台相同型号编码器上往，故障征象立即打消，则可基本剖断是编码器故障。
七、作甚长线驱动？普通型编码器能否远间隔传送？
答：长线驱动也称差分长线驱动，5V，TTL的正负波形对称形式，由于其正负电流方向相反，对外电磁场抵消，故抗滋扰能力较强。普通型编码器一样平常传输间隔是100米，如果是24VHTL型且有对称负旗子暗记的，传输间隔300-400米。
八、问：能否大略先容旋转编码器检测直线位移的方法？
1．利用“弹性连轴器”将旋转编码器与驱动直线位移的动力装置的主轴直接联轴。
2．利用小型齿轮（直齿，伞齿或蜗轮蜗杆）箱与动力装置联轴。
3．利用在直齿条上迁徙改变的齿轮来通报直线位移信息。
4．在传动链条的链轮上得到直线位移信息。
5．在同步带轮的同步带上得到直线位移信息。
6．利用安装有磁性滚轮的旋转编码器在直线位移的平整钢铁材料表面得到位移信息（避免滑差）。
7．利用类似“钢皮尺”的“可回缩钢丝总成”连接旋转编码器来探测直线位移信息（数据处理中须战胜叠层卷绕偏差）。
8．类似7，利用带小型力矩电机的“可回缩钢丝总成”连接旋转编码器来探测直线位移信息（目前德国有类似产品，构造繁芜，险些无叠层卷绕偏差）。
九、增量光栅Z旗子暗记可否作零点？圆光栅编码器如何选用？
无论直线光栅还是轴编码器其Z旗子暗记的均可达到同A\B旗子暗记相同的精确度，只不过轴编码器是一圈一个，而直线光栅是每隔一定间隔一个，用这个旗子暗记可达到很高的重复精度。可先用普通的靠近开关初定位，然后找最为靠近的Z旗子暗记(每次同方向找)，装的时候不要看忘了将其相位调的和光栅相位同等，否则不准。
根据你的细分精度哀求和分辩率哀求选用。精度高自然要选用每周线纹高的，精度不高，就没必要选用高线纹数的圆光栅编码器了。
十、增量型编码器和尽对型编码器有何差异？做一个伺服系统时怎么选择呢？
常用的为增量型编码器，如果对位置、零位有严格哀求用尽对型编码器。伺服系统要详细剖析，看运用处所。
测速率用常用增量型编码器，可无穷累加丈量；测位置用尽对型编码器，位置唯一性（单圈或多圈），终极看运用处所，看要实现的目的和哀求。
十一、尽对型旋转编码器选型留神事变，旋转编码器和靠近开关、光电开关上风比较：
尽对编码器单圈从经济型8位到高精度17位，价格可以从几百元到1万多不等；
尽对编码器多圈大部分用25位，输出有SSI，总线ProfibusDP,CAN L2,Interbus,DeviceNet,价格也可以从3千多到1万多不等。
旋转光电编码器丈量角度和长度，已是很成熟的技能了，现今再用上高精度大量程的尽对型编码器，大大进步了丈量精度和可靠性，而且经济实用。就目前来看，其仍旧是丈量长度的最多选择。
十二、从增量式编码器到尽对式编码器
旋转增量式编码器以迁徙改变时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依赖计数设备的内部影象来记住位置。这样，当停电后，编码器不能有任何的移动，当来电事情时，编码器输出脉冲过程中，也不能有滋扰而丢失脉冲，不然，计数设备影象的零点就会偏移，而且这种偏移的量是无从知道的，只有缺点的生产结果涌现后才能知道。
办理的方法是增加参考点，编码器每经由参考点，将参考位置改动进计数设备的影象位置。在参考点以前，是不能担保位置的精确性的。为此，在工控中就有每次操纵先找参考点，开机找零等方法。
比如，打印机扫描仪的定位便是用的增量式编码器事理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才事情。
这样的方法对有些工控项目比较麻烦，乃至禁绝许开机找零（开机后就要知道精确位置），于是就有了尽对编码器的涌现。
尽对编码器光码盘上有很多道刻线，每道刻线依次以2线、4线、8线、16线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，得到一组从2的零次方到2的n-1次方的唯一的2进制编码（格雷码），这就称为n位尽对编码器。这样的编码器是由码盘的机器位置决定的，它不受停电、滋扰的影响。
尽对编码器由机器位置决定的每个位置的唯一性，它无需影象，无需找参考点，而且不用一贯计数，什么时候须要知道位置，什么时候就往读取它的位置。这样，编码器的抗滋扰特性、数据的可靠性大大进步了。
由于尽对编码器在位置定位方面明显地优于增量式编码器，已经越来越多地运用于工控定位中。
测速率须要可以无穷累加丈量，目前增量型编码器在测速运用方面仍处于无可取代的主流位置。
十三、能不能见告我选用尽对型编码器应留神哪些事变？
机器部分:
1.测长度还是测角度，测长度如何通过机器办法转换(在上面有一些先容，如不清楚可来电谈论)。测角度是360度内(单圈)，还是可能过360度(多圈)。生产过程是一个方向旋转循环事情，还是来回方向循环事情。
2.轴连接安装形式，有轴型通过软性联轴器连接，还是轴套型连接。
3.利用环境：粉尘,水气,震撼,撞击?
电气部分：
1.连接的输出吸收部分是什么?
2.旗子暗记形式?
3.分辨率哀求?
4.掌握哀求?
十四、从单圈尽对式编码器到多圈尽对式编码器
旋转单圈尽对式编码器，以迁徙改变中丈量光码盘各道刻线，以获取唯一的编码，当迁徙改变超过360度时，编码又回到原点，这样就不符合尽对编码唯一的原则，这样的编码器只能用于旋转范围360度以内的丈量，称为单圈尽对式编码器。
如果要丈量旋转超过360度范围，就要用到多圈尽对式编码器。
编码器生产厂家利用钟表齿轮机器的事理，当中心码盘旋转时，通过齿轮传动另一组码盘（或多组齿轮，多组码盘），在单圈编码的根本上再增加圈数的编码，以扩大编码器的丈量范围，这样的尽对编码器就称为多圈式尽对编码器，它同样是由机器位置确定编码，每个位置编码唯一不重复，而无需影象。
多圈编码器另一个优点是由于丈量范围大，实际利用每每富余较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。
多圈式尽对编码器在长度定位方面的上风明显，已经越来越多地运用于工控定位中。
十五、尽对型编码器的串行和并行输出的详细一点的信息，感激！
并行输出：
尽对型编码器输出的是多位数码（格雷码或纯二进制码），并行输出便是在接口上有多点高低电平输出，以代表数码的1或0，对付位数不高的尽对编码器，一样平常就直接以此形式输出数码，可直接进进PLC或上位机的I/O接口，输出即时，连接大略。但是并行输出有如下题目：
1.必须是格雷码，由于如是纯二进制码，在数据刷新时可能有多位变革，读数会在短韶光里造成错码。
2.所有接口必须确保连接好，由于如有个别连接不良点，该点电位始终是0，造成错码而无法剖断。
3.传输间隔不能远，一样平常在一两米，对付繁芜环境，最好有隔离。
4.对付位数较多，要很多芯电缆，并要确保连接优秀，由此带来工程难度，同样，对付编码器，要同时有很多节点输出，增加编码器的故障破坏率。
并行：韶光上，数据同时发出；空间上，每个位数的数据各占用一根线缆。
增量型编码器输出的常日是并行输出。
串行输出：
串行输出便是通过约定，在韶光上有先后的数据输出，这种约定称为通讯规约，其连接的物理形式有rs232、RS422(TTL)、RS485等。
串行输出连接线少，传输间隔远，对付编码器的保护和可靠性就大大进步了，一样平常高位数的尽对编码器都是用串行输出的。
由于尽对型编码器的部分着名厂家在德国，以是串行输出大部分是与德国的西门子配套的，如SSI同步串行输出，总线型是PROFIBUS-DP的输出等。
串行输出编码器连接德国西门子的设备是比较轻易的，但是连接非德国系的设备，接口便是题目了，我公司供应各种接口输出的仪表，可以办理这样的题目。
串行：韶光上，数据按照约定，有先后；空间上，所有位数的数据都在一组线缆上（先后）发出。
十六、串行编码器该当都是尽对式的?
串行是指按韶光约定，串行输出数字编码旗子暗记，基本是尽对的，但也有一些增量编码器，通过内置电池影象原点，其也可以通过串行输出位置值，如电池线不联，还是增量编码器，此也称为伪尽对值编码器，在一些日本伺服系统中较多见。实在质实在还是增量编码器。
十七、问：为什么叫“尽对型编码器”？
“尽对型编码器”相对付“增量型编码器”而言。
“尽对型编码器”利用某种办法表示并影象物体的尽对位置，角度和圈数。即一旦位置，角度和圈数固定，什么时候编码器的示值都唯一固定，包括停电后投电。“增量型编码器”做不到这一点。一样平常“增量型编码器”输出两个A、B脉冲旗子暗记，和一个Z(L)零位旗子暗记，A、B脉冲互差90度相位角。通过脉冲计数可以知道位置，角度和圈数增量，通过A,B脉冲旗子暗记超前或滞后可以知道方向，停电后，必须从约定的基准重新开始计数。“增量型编码器”表示位置，角度和圈数须要做后处理，重新投电要做“复零”操纵，以是，“增量型编码器”比“尽对型编码器”在价格上便宜很多。
十八、问：光电编码器、光学电子尺和静磁栅尽对编码器的优缺陷？
光电编码器：
1．优点：体积小，精密，本身分辨度可以很高(目前我公司通过细分技能在直径φ66的编码器上可达到54000cpr)，无打仗无磨损；同一品种既可检测角度位移，又可在机器转换装置帮助下检测直线位移；多圈光电尽对编码器可以检测相称长量程的直线位移(如25位多圈)。寿命长，安装随意，接口形式丰富，价格公道。成熟技能，多年前已在国内外得到广泛运用。
2．缺陷：精密但对户外及恶劣环境下利用提出较高的保护哀求；量测直线位移需依赖机器装置转换，需肃清机器间隙带来的偏差；检测轨道运行物体难以战胜滑差。
光学电子尺：
1．优点：精密，本身分辨度较高（可达到0.005mm）；体积适中，直接丈量直线位移；无打仗无磨损，丈量间隙宽泛；价格适中，接口形式丰富，已在国内外金属切削机器行业得到较多运用（如线切割、电火花等）。
2．缺陷：丈量直线和角度要利用不同品种；量程受限定（量程超过4m，生产制造困难价格昂贵），不适于在大量程恶劣环境处履行位移检测。
静磁栅尽对编码器：
1．优点：体积适中，直接丈量直线位移，尽对数字编码，理论量程没有限定；无打仗无磨损，抗恶劣环境，可水下1000米利用；接口形式丰富，量测办法多样；价格尚能接管。
2．缺陷：分辨度1mm不高；丈量直线和角度要利用不同品种；不适于在精小处履行位移检测（大于260毫米）。
十九、例题：一个圆盘，分50个点，要实现定位掌握，转速很慢，是要用到尽对型编码器吗？怎么找原点呢？50个位置定位是360度均匀平分吗？
尽对编码器的编码都是2的幂次方，没有360度均匀50平分的，要近似，看精度哀求有多高，选多高线数的编码器，如果精度哀求不是太高的话，用8位256线的就可以了。编码器的每个位置都有唯一编码，编码为零的就可以作为零点，也可以任意位置定义为零，其他位置与其比较打算。
如果可以用参考点的话，也可以用增量式的，因速率慢，该当选3000线或以上的，每圈一个零位。
二十、大略先容：RS-232、RS-422与RS-485标准及运用？
RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子家当协会（EIA）订定并发布的。
目前RS-232是PC机与通讯家傍边运用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯间隔的单端标准。RS-232采纳不平衡传输办法，即所谓单端通讯。
RS-422、RS-485与RS-232不一样，数据旗子暗记采取差分传输办法，也称作平衡传输，它利用一对双绞线，将个中一线定义为A，另一线定义为B。
常日情形下，发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态，负电平在-2～6V，是另一个逻辑状态。另有一个旗子暗记地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。“使能”端是用于掌握发送驱动器与传输线的割断与连接。当“使能”端起浸染时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。
由于RS-485是从RS-422根本上发展而来的，以是RS-485很多电气规定与RS-422相仿。如都采取平衡传输办法、都须要在传输线上接终接电阻等。RS-485可以采取二线与四线办法，二线制可实现真正的多点双向通讯。
RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485吸收器最小输进阻抗为12kRS-422是4k；由于RS-485知足所有RS-422的规范，以是RS-485的驱动器可以用在RS-422网络中运用。
