前几天去参加公司体检,一大早乌泱泱数百个人冲进体检中央,半个小时后就手捧体重超标的报告出来了,真是高效。
想起以前有个同事从来不去体检,怕真创造什么问题,我说他是“讳疾忌医”的范例代表。
身体要定期检讨,早创造问题,早治疗才好。
CPU也一样,从躺在晶圆里面就开始经由一遍遍测试,担保到了我们消费者手中,不会有严重的质量问题。
如果我们搜索硅谷的招聘网站,就会创造Intel和AMD在大量招聘DFT工程师,什么是DFT呢?DFT是Design for Test的缩写,也便是在芯片设计的时候就要考虑芯片测试的问题,在芯片设计的时候就要埋入测试晶体管、电路和接口。
芯片测试关系到千万CPU用户的利用体验,产品的成品率和质量。
它的另一个有趣的功能是可以做产品分级(Classing),这样一个产线上出来的CPU内核,可以根据功能良好的CPU内核数量、好Cache的大小、能达到稳定主频的高低等指标,Fuse身分歧的Sku,如i5、i7等,卖不同的价格。
有些同学进行了过度解读,乃至认为Intel每一代只有一条产线,这是严重缺点的,关于这点我们会在文章的末了谈论。

一个芯片整系统编制造周期大致如下:

CPU是若何做体检和分级的?兼论DFx的重要性_测试_芯片 CPU是若何做体检和分级的?兼论DFx的重要性_测试_芯片 科学

个中晶圆(Wafer)的制造相称有趣,关于它我们今后再详细谈论,本日的故事就从成品开始:

CPU是若何做体检和分级的?兼论DFx的重要性_测试_芯片 CPU是若何做体检和分级的?兼论DFx的重要性_测试_芯片 科学
(图片来自网络侵删)

芯片封装测试

当代CPU的测试流程如下:

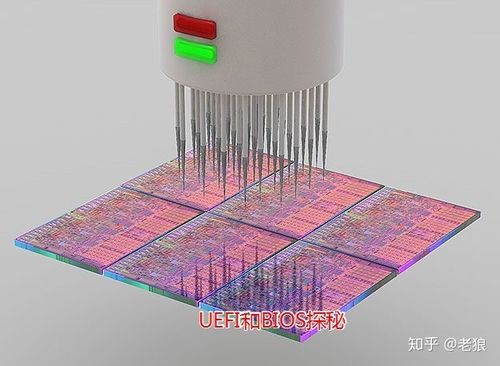

1.分类(Sort):也叫作Wafer test。
用探针在每个Die外围的接口进行SCAN测试。
示意图是这样:

这个步骤紧张创造芯片制造中的各种毛病。
随着制程的提高,芯片制造中的毛病越来越多,一些范例的毛病如下面这些:

空洞毛病

断裂,Stringer,短缺毛病

现在各个公司在设计时在芯片中加入大量测试晶体管、电路和接口,乃至可以在很短韶光内检测险些每个触发器(Flip-flop)的状态。

没有通过检测的Die被标记废弃。
出问题的Die少,良品率就高;反之则良品率低。
这里 有个比较形象的良品率仿照打算器,大家可以填一下毛病率,直不雅观的不雅观察良品率:

看看撒芝麻的效果

2.切片和封装:这一步实际上和测试关系不大,但糟糕的切片和封装会降落成品率

3. 老化测试(Burn-in):芯片的可靠性符合浴缸周期:

CPU在开始利用时,失落效率很高(早期失落效期),但随着产品事情韶光的增加,失落效率迅速降落。
它的缘故原由是由于制造和原材料带来的毛病。
为了尽快度过早期失落效期,把CPU放入高温的环境下洗个澡(heat soaking),并加上高压。
这样几个小时就相称于过了好几周。
在把CPU拿出来测试,不好的淘汰掉,好的就可以进入浴缸曲线的底部稳定期,才能出货。
这个工序叫做老化(Burn-in)测试。

4.定级(Class Test):这个步骤已经聚焦在Package层面的测试了。
它的紧张两个目的:把前面没有创造,但仍旧有缺陷的和在老化测试中出了问题的CPU过滤掉。
另一个紧张目的是为CPU定级。

出了严重问题的CPU前面就会被淘汰掉,但还可以挽救的就靠这一步了。
如一部分内核破坏:

则标记好的内核;或者一部分Cache破坏,则标记好的Cache;还有一些内核的一部分达不到很高的频率,就标记低频CPU;GPU破坏,就标记无GPU;等等。
这些信息末了写在Fuse信息表里,变成了各种各样SKU。
这个过程便是Binning。

5. PPV (Produce平台测试):放在主板上进行末了的测试。
这是到消费者手前末了一关,但能做的测试非常有限。

i3/i5/i7全部都是一条产线上出来的吗?

上面的Binning的过程,会让有些同学产生误解,认为所有i3,i5和i7都是一个产线出来的,再Binning身分歧的产品。
实际上,Intel在每一代都会定义几种不同的SKU,如H,U,Y等等,它们的Die大小本身便是不同的。
这个成分,加上Binning的结果,组合成几十种Sku,i3还有部分小核Atom的产品线。
实际上,区分i5是Binning的结果,还是设计如此没有太大意义,关键是价格和性能是否符合自己的预期。

什么是DFx?

从全体测试流程可以看出,越早创造问题,办理问题的代价越小。
出了问题的CPU最好在给到终极客户那里之前就得到充分验证,并供应丰富的手段帮助调试,于是这些总的搜集起来便是DFx,x在这里代表一个凑集,它包括:DFD、DFT和DFM:

DFD:design for debug,有额外的电路帮助工程师debug硬件软件问题;可以帮助改动(Workaround)硬件问题。
DFT:design for test,额外的电路帮助创造和定位生产过程中的问题和毛病,做产品测试。
DFM:design for Manufactruability,额外的电路去定位良品率的问题,帮助生产。

随着制程的提高,芯片制造中的毛病越来越多和不可避免,从而DFx的主要性也越来越高。
设计良好的DFx,乃至可以减少流片的次数。
无怪乎,硅谷从事DFx的人越来越多。
我创造海内芯片制造这块重视度不足,pre-silicon的验证也远远不敷。
大概这里能够创造新的商机!
