实测充电器输出具备5V和9V和12V档位，与壳体标注符合。信大捷安这款充电器由上市公司奥海电源科技有限公司代工，质量可靠，品质过硬。下面就带来这款充电器的拆解，一起看看内部的设计和做工。
信大捷安12W快充充电器外不雅观充电器为主流直板造型设计，采取PC防火材质玄色外壳，腰身高光亮面处理。
机身正面印有信大捷安。
输入端外壳印有充电器参数信息
型号：A58-502000
输入：100-240V~50/60Hz 0.5A
输出：5V2A、9V1.2A、12V1A
制造商：东莞市奥海电源科技有限公司
充电器配备固定式国标插脚。
输召盘面配置单USB-A接口，居中不错。
顶面内凹设计，同时表面磨砂处理。
实测充电器机身长度为45.75mm。
宽度为35.12mm。
厚度为22.63mm。
充电器拿在手上的大小直不雅观感想熏染。
其余测得充电器净重约为35g。
利用ChargerLAB POWER-Z KM003C测得USB-A口支持QC2.0、DCP充电协议。
信大捷安12W快充充电器拆解看完了信大捷安12W快充充电器的外不雅观和测试，下面就进行拆解，一起看看内部的用料和做工。

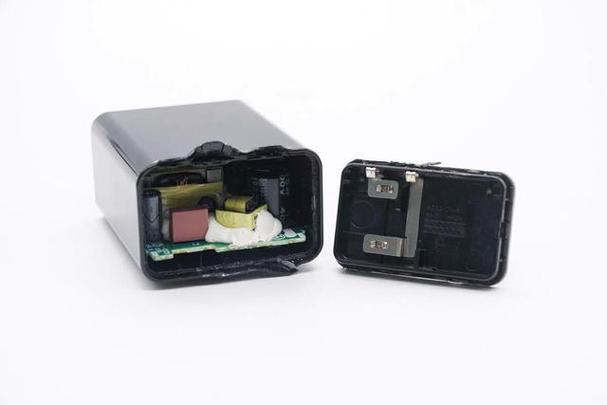

首先沿插脚侧外壳接缝撬开充电器外壳，插脚通过弹片连接到PCBA模块供电。
插脚与弹片之间通过压接连接。
PCBA模块通过壳体内部开槽固定。
输入端保险丝外套热缩管绝缘。
变压器与USB-A母座之间打胶加固。
利用游标卡尺测得PCBA模块长度约为40.9mm。
PCBA模块宽度约为32mm。
PCBA模块厚度约为16.3mm。
PCBA模块正面一览，左侧焊接保险丝，左上方焊接NTC热敏电阻，差模电感，高压滤波电容。下方焊接变压器。变压器磁芯与高压滤波电容之间焊接低级开关管。右上角焊接反馈光耦，蓝色Y电容，右侧焊接USB-A母座和两颗滤波电容。
PCBA模块背面一览，左侧焊接整流桥，低级主控芯片，右侧焊接整流二极管和协议芯片，初次级之间分界明显。
通过对PCBA模块的不雅观察创造，信大捷安12W快充充电器采取QR反激开关电源，采取瑞萨iW1780-03低级主控芯片搭配iW626-00协议芯片，输出电压由协议芯片通过光耦进行反馈。下面我们就从输入端开始理解各个器件的信息。
输入端焊接保险丝，NTC热敏电阻和高压滤波电容。
保险丝外套热缩管绝缘，规格为1.6A250V。
NTC热敏电阻丝印5D-7，用于抑制上电的浪涌电流。
PCB背面焊接整流桥，型号ABS08，规格为1A 800V。
PCBA模块侧面焊接高压滤波电容，差模电感，蓝色Y电容和固态电容。
高压滤波电容为ZTC品牌。
规格为10μF400V。
另一颗滤波电容规格相同。
差模电感外套热缩管绝缘。
低级主控芯片来自瑞萨，型号iW1780-03，是一颗高集成度的快充低级侧掌握器，采取峰值电流掌握。芯片通过光耦实现快充电压要求，输出电流限定，输出电压过冲和过电压保护，具备极低的待机功耗，采取SOIC-8封装。
低级开关管来自晶导电子，型号CM6N70C，NMOS，耐压700V，导阻1Ω，采取TO-251S封装。
PCBA模块侧面焊接变压器。
变压器采取EE-16A磁芯。
ORIENT奥伦德ORPC-817B光耦用于输出电压反馈调节。
蓝色Y电容特写。
肖特基二极管型号SLT20L80，采取TO-277封装，规格为80V20A。
协议芯片丝印4N0W，采取SOT-23封装。
输出端焊接USB-A母座和两颗滤波固态电容。
固态电容规格为330μF16V。
USB-A母座采取玄色胶芯，过孔焊接固定。
全部拆解一览，来张百口福。
充电头网拆解总结信大捷安这款12W充电器为配机充电器，采取常见的直板造型设计，玄色机身，配有国标固定插脚。充电器支持100-240V环球宽电压输入，知足国内外利用需求。充电器输出端配有单USB-A接口，支持QC2.0快充。
充电头网通过拆解理解到，信大捷安12W充电器采取瑞萨开关电源方案，利用iW1780-03主控芯片，低级开关管采取晶导CM6N70C，利用肖特基二极管整流。充电器高压滤波电容为ZTC品牌，输出采取固态电容滤波。变压器打胶加固，内部做工踏实，用料可靠。
