一． 功能解释
上电事情，七彩渐明暗，RG,G,GB,B,BR,RGB.同FADE
加键:增加LED灯亮度，

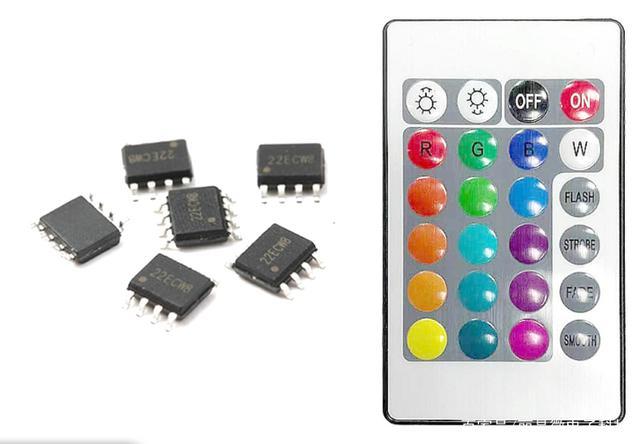

（图片来自网络侵删）
减键:减弱LED灯亮度。
ON 按键:开启LED，具有影象闪烁模式功能
OFF按键:关闭LED
W 按键:三灯同时亮（不闪）
FLASH按键:七彩跳闪，R,G,RG,B,BR,BG,BRG
STROBE按键:三灯同时渐明渐暗
FADE按键:七彩渐明暗，RG,G,GB,B,BR,RGB.R
SMOOTH按键:红绿蓝跑马闪
遥控器用户码为00FF的码
09
1d
1F
0d
19
1b
11
15
17
12
16
4d
40
4C
04
00
0A
1E
0E
1A
1C
14
0F
0C
二． 电气参数 （VDD=3.0V TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.2
3.0
5.0
V
事情电流
IOP
1.5
mA
静态电流
ISTB
5
uA
VDD=5.0V
驱动电流低电平输出
IOL
14
mA
VDD=5.0V,VOL=0.7V
驱动电流高电平输出
IOH
6
mA
VDD=5.0V,VOH=VDD-0.7
过VDD极限电流
IVDDmax
50
mA
过GND极限电流
IGNDmax
50
mA
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三． 脚位图（SOP-8）
24键红外遥控RGB调光调色灯串芯片
管脚号
符号
功能描述
1
VDD
电源正
2
NC
悬空
3
IR
红外遥控输入
4
NC
悬空
5
OUT1
绿灯输出，高电平有效
6
OUT2
红灯输出，高电平有效
7
OUT3
蓝灯输出，高电平有效
8
GND
电源负
四． 电路图参考
LED流星雨灯串芯片方案
五． 封装尺寸图（SOP-8）
流星雨闪灯IC方案
六． 版本解释
版本
日期
描述
LW80724-DECO
2018/8/22
初版
LW80731-DE05
2018/8/22
V02 改上电事情渐明渐暗
