2015年5月份评估完十几种24位ADC后就从第一份事情岗位上离职了，做的24位AD都没有达到实际的效果，一贯耽搁困扰了好久。
是硬件设计的问题？还是软件开拓的问题？还是24位ADC真的不咋地？还是要离职了干活就不卖力了？

去年嘉立创4层板免费打样后就把这个24位AD到底怎么样的想法再验证验证，毕竟高精度ADC须要4层板，地效果才好一点。

全开源最小电压表：24位ADC测量0~2V五位半_电压_基准全开源最小电压表：24位ADC测量0~2V五位半_电压_基准互联网

最主要的是预感未来可能用到这个方案，墨菲定律。

（图片来自网络侵删）

2、硬件设计

打开久违的AD21，开始骚操作。

2-1、配置CPU ：ST的STM32G030FOLED：中景园0.63寸，12028，IIC接口OLEDUSB toTTL：Silicon Lab的CP2102ADC：TI的ADS1255

2-2、事理图详细先容去年最喜好用的低端单片机便是G030了，大略好用有货并不贵，完美运用于大略单纯小产品。

CP2102涨价了不少，TYPE-C供电中规中矩。

OLED，IIC简大略单。

【嵌入式物联网单片机学习】嵌入式物联网开拓须要学的东西比较多，大家可以加下面微信一起学习，整理了100多G（全网最全）的学习资料包（持续更新）、最新的学习路线思维导图。

各种学习群、项目开拓教程。
还可以围不雅观我朋友圈中的一手行业，每周的技能大咖直播答疑吹水。

点击这里加我嵌入式物联网单片机学习

ADS1255，首先5VUSB的电源输入后，升压到6.5V，防止输入电压颠簸，然后6.5V通过LDO转成5V仿照电源和3.3V数字电源，5V仿照电源通过高精度参考电压芯片ADR421ARZ转成2.5V参考电压。

这是V10的事理图，实际须要把R11和R12电阻去掉；参考电压输出后可以加跟随器匹配下；ADS1255输入端参考手册调度下。

2-2、PCB直接上图，仿照和数字分开布局，下一个版本做大一点，优化和保护都更好做，也能做的更好。

完全的地平面，为啥没有分割仿照地和数字地？

嘉立创免费打样真喷鼻香

3、软件设计软件是大家的特长，我就不说了，开源

"大众年夜众号回答“电压表”，自行下载。

4、效果

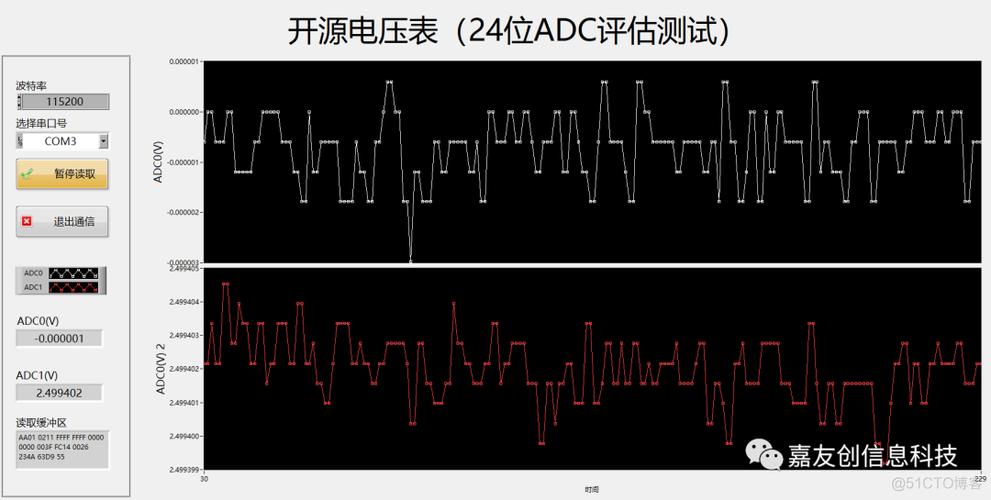

电脑LabVIEW历史采集：ADC缓冲打开、增益1、50sps

单端丈量0V：1024条测试数据，1秒10条。
-0.000003V~0.000000V颠簸4个字。

单端丈量2.5V：1024条测试数据，1秒10条。
2.499401V~2.499406V颠簸6个字。
2.5V基准电压手册参数是2.499~2.501V之间，很精良。

通道0采集0V，通道1采集2.5V基准电压。

本地OLED显示：ADC缓冲打开、增益1、50sps

通道0采集0V，通道1采集2.5V基准电压。

外接电压:ADC缓冲打开、增益1、50sps

接电位差计，丈量1mV，10mV，100mV，1V。

后面去实验室测试，关注中。
。
。

5、把稳温度对ADC影响不小，烙铁靠近，颠簸特殊大采集核心最好利用金属罩屏蔽起来，否则例如特斯拉线圈靠近后不能事情开启ADS1256内部buffer，丈量输入只能到AVDD-2V，相称于有效范围只能到3V，丈量更高电压利用外部分压丈量软件设计中读取adc值得延时哀求相对较高，会导致丈量不准确，有奇怪点等情形仿照地和数字地分开，我的第二版会这么做晶振得电容利用18pF，第一次没调通便是电容有问题基准电源输出加一级运放匹配丈量2.5V，72小时稳定性为2.499391V～到2.499397，综上，只能达到五位半，达不到六位半
