我们知道7805 是三端稳压器，有输入以及输出以及一个地，三个引脚构成。
它的内部电路可以实现调度管安全保护、短路保护、过热保护等。

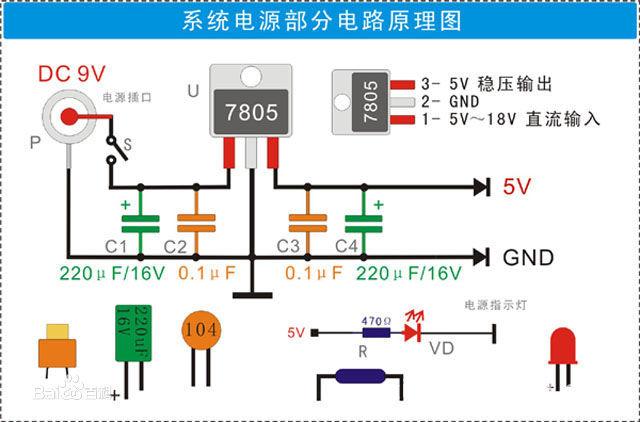

下图是范例电路图，各个电容值以及电阻根据实际须要选取得当的值。
（图片来自网络侵删）
在DC--DC的很多场合会有到7805，设计时候须要根据实际须要选择得当的封装得当的输入电压等，在设计时候须要至少须要考虑三个方面：
1、输出负载大小
这是首先须要考虑的，由于负载大小直接决定着你是否须要用散热片，你的电路板空间构造否足够等。一样平常负载很小的话，用TO-92(TO-92-3)封装即可，负载大一点的话须要用像TO-220这样的封装，这种封装可以加一个散热片散热，每个芯片都有自己的结温，根据结温可以计出在给定功耗下器件外壳至环境的热阻值，从而确定得当的散热片。
2、输入电压大小
由LM7805的输出电流大小相对压差的曲线图可知，在Tj=25°时候，一样平常输入电压一样平常是7到36V之间，在大概8V---12V时候，随着压差的增大，输出电流也随着增大，但是在12V---36V时候，随着压差增加，输出电流险些直线低落，因此选择得当的电压输入至关主要，这是由于7805不像开关电源，它多余的输入电压只能降在稳压器本身上，这样就导致不必要的功率损耗。
因此如果输入电压只有24V的话，一样平常会经由两级降压，而且输入电压一样平常都是12V，这样设计电路会好一点。
3、环境温度
产品长期所处的环境温度，由于环境温度不一样结温也不一样，因此险些所有的芯片都是假定Tj=35°时候测试给出的结果，流利到市场的商品每个所处的环境温度不一样，要充分考虑绝大部分的产品的环境
除了这些还有其他要考虑的，比如本钱问题、由于构造的缘故原由是选择插件的还是贴片的等。
你以为还须要考虑哪些成分呢？
