本日是 TL494 开关电源芯片，紧张因此下几个方面：
8 针 PWM 掌握器
TL494 专为单芯片脉宽调制运用电路而设计。该器件紧张用于电源掌握电路，可以利用该 IC 有效地确定尺寸。
TL494带有一个内置可变振荡器、一个去世区韶光掌握器级 (DTC)、一个用于脉冲转向的触发器掌握、一个精密 5 V 稳压器、两个偏差放大器和一些输出缓冲电路。
偏差放大器的共模电压范围为 - 0.3 V 至 VCC - 2V。
去世区韶光掌握比较器设置了一个固定的偏移值，以供应大约 5% 的恒定去世区韶光。
TL494 芯片实物图
二、TL494 功能引脚图解引脚1 和 引脚2（1 IN+ 和 1IN-）：运算放大器 1 的同相和反相输入。引脚16、引脚15（1 IN+ 和 1IN-）：运算放大器 2 的同相和反相输入。引脚 8 和 引脚11 (C1, C2)： IC 的输出1 和 2，它们与各自内部晶体管的集电极连接。引脚 5 (CT)：引脚须要连接一个外部电容来设置振荡器频率。引脚 6 (RT)：引脚须要连接一个外部电阻来设置振荡器频率。引脚 4 (DTC)：它是内部运算放大器的输入，掌握 IC 的去世区韶光操作。引脚 9 和 引脚10（E1 和 E2）：这些是 IC 的输出，与内部晶体管的发射极引脚连接。引脚 3（反馈）：输入引脚用于与输出采样旗子暗记集成，以实现所需的系统自动掌握。引脚 7 (Ground)：此管脚为 IC 的接地引脚，需接电源 的 0 V。引脚 12 (VCC)：这是 IC 的 正电源引脚。引脚 13 (O/P CNTRL)：此引脚可配置为在推挽模式或单端模式下启用 IC 的输出。引脚 14 (REF)：此输出引脚供应恒定的 5V 输出，可用于在比较器模式下为偏差运算放大器固定参考电压。TL494 功能引脚图解
三、TL494 CAD 模型1、TL494电路符号
TL494电路符号
2、TL494 封装尺寸
TL494电路封装尺寸
3、TL494 3D模型
TL494 3D模型
四、TL494 特性参数
1、TL494 功能
完全的脉宽调制掌握电路具有主或从操作的片上振荡器片上偏差放大器 片上 5.0 V 参考 可调去世区韶光掌握 额定电流为 500 mA 拉电流或灌电流的非专用输出晶体管 推挽或单端操作的输出掌握 欠压锁定用于须要现场和掌握变动的汽车和其他运用的 NCV 前缀供应无铅封装2、TL494 规格和特点
电源电压：7V 至 40V输出数量：2输出开关频率：300 kHz占空比 - 最大值：45 %输出电压：40V输出电流：200毫安低落韶光：40 ns上升韶光：100 ns供应 16 引脚 PDIP、TSSOP、SOIC 和 SOP 封装五、TL494 事情事理讲解1、TL494 内部构造图

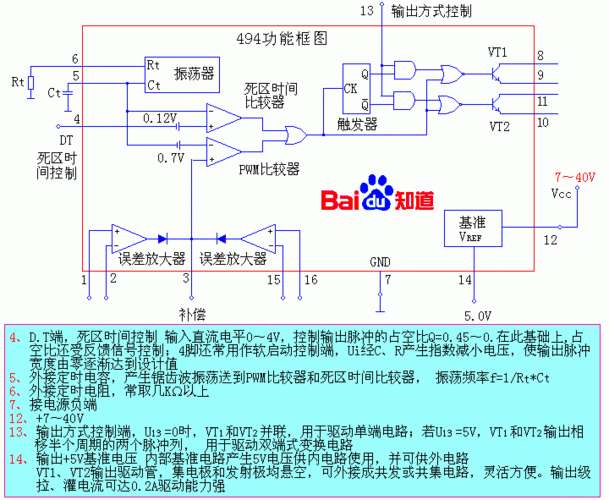

TL494 内部构造图
TL494 内部构造图
2、TL494 内部构造的不同组件
1）5V 参考源
TL494 的参考源是内置的，此外，它根据带隙事理事情，并且 TL494 具有稳定的 5V 输出电压。但是有一个条件。VCC 电压必须在 7V 以上，偏差在 100mV 以内。参考源根据引脚配置表利用第 14 引脚 REF 作为其输出引脚。
2）运算放大器
运算放大器
TL494 上安装了两个运算放大器。两个放大器从一个单一电源得到电力。运算放大器的通报函数为 ft(ni, inv)= A(ni-inv)。但是，此通报函数不会超过输出摆幅。
每个运算放大器都有一个可以连接到二极管的输出端。此外，二极管还充当运算放大器和后续电路之间的桥梁。因此，二极管连接到 COMP 引脚时，可确保输出较高的运算放大器进入以下电路。
3）锯齿波振荡器
或许，TL494 的最大卖点之一便是其内置的锯齿波振荡器。锯齿波振荡器产生 0.3 – 3V 的锯齿波。此外，你可以通过利用外部电阻 (Rt) 和电容 (Ct) 来调度振荡频率。
因此，默认振荡频率为 f =1/RtCt。
个中 Ct 和 Rt 的单位分别是法拉和欧姆。
电子振荡器
4）脉冲触发
脉冲触发器的紧张事情是在比较器输出一和锯齿波的低落沿接通。结果，个中一个输出开关将打开。然后，当比较器的输出降至零时，它会割断。
5）比较器
比较器是前面谈论的后续电路。这里，运算放大器的旗子暗记输出（COMP 引脚）传输到比较器的正输入端。
在芯片内部，比较器将来自大输入真个锯齿波与 COMP 引脚进行比较。也便是说，如果锯齿波较高，比较器输出零。如果不是，则输出一个。
6）安静韶光比较器
去世区韶光掌握引脚 4 用于设置去世区韶光。换句话说，它利用去世区韶光比较器通过滋扰脉冲来限定最大占空比。这样，你可以将所有占空比的上限设置为 45%。但是，如果 DTC 引脚电平为零，则占空比的上限约为 42%。
7）偏差放大器
你可以利用 IC 的电源轨偏置两个偏差放大器。因此，偏差放大器将得到高增益，从而实现比 V1 低 -0.3 v 至 2 v 的共模输入范围。
偏差放大器配置每每像单电源放大器一样事情。因此，所有输出将仅具有高电平有效功能。因此，放大器可以单独激活以知足 PWM 需求并供应恒定电流。
8） 输出掌握输入
你可以将 IC 输出的引脚配置为事情在单端模式或推挽模式。对付单端模式，两个结果同时并行振荡。另一方面，推挽模式产生交替的振荡输出。
外控引脚直接掌握 IC 的输出。此外，这不会影响触发器脉冲掌握级或内部振荡器级。
9）输出晶体管
输出晶体管由一个集电极度子和一个未定型发射极组成。这两个端子可以接管（接管）或输出（输出）高达 200 mA 的电流。
当你在共发射极模式下配置晶体管的饱和点时，它会小于 1.3 v。此外，在以共集电极办法配置时，它也小于 2.5 v。
输出晶体管充当板上的散热器
六、如何利用 TL494 集成电路TL494 数据表中的测试电路如下所示。
非反相引脚连接到 Ref 引脚，而反相引脚连接到地。测试输入供应给 DTC 和 FEEDBACK 引脚。外部电容和电阻连接到引脚 5 和 6 以掌握振荡器频率。偏差放大器将 5V 输出的样本与基准进行比较，并调度 PWM 以保持恒定的输出电流
七、TL494 运用电路1、TL494 开关电源--太阳能充电器
下面电路图展示了如何有效配置 TL494 以创建 5V/10A 开关降压电源。在此配置中，输出以并行模式事情，因此我们可以看到输出掌握引脚 13 接地。
这两个偏差放大器在这里也得到了非常有效的利用。一个偏差放大器通过 R8/R9 掌握电压反馈，并将输出保持在所需速率 (5V)。第二个偏差放大器用于通过 R13 掌握最大电流。
TL494 开关电源--太阳能充电器
2、TL494 逆变器
这是一个环绕 IC TL494 构建的经典逆变器电路。在此示例中，输出配置为推挽办法事情，因此此处的输出掌握引脚与 +5V 参考连接，这是通过引脚#14 实现的。最前面的引脚也完备按照上述数据表中的解释进行配置。
TL494 逆变器
3、产生 PWM 旗子暗记的电路图
PWM 旗子暗记的电路图
上面的电路图可用于天生 2 个 PWM 旗子暗记。每个 PWM 的宽度可以通过这些可变电阻来掌握。
两个 PWM 的仿真结果如下所示：
两个 PWM 的仿真图
4、降压转换器设计示例
下面电路图 TL494 为例设计了一个降压转换器。降压转换器的输入为 25 V，输出范围为 7 至 19 V。用户可以借助下图所示的可变电阻器来改变输出电压。TIP127 用作开关器件。
TL494降压转换器
这里利用了一个可变电阻来掌握脉冲宽度的占空比，另一个可变电阻器用于掌握电流。输入电压为 25 V，输出电压范围为 5 V至 19 V。当占空比为最大时，输出电压为 19 V，当占空比为最小值时，输出电压为 5 V。分压器电路用于反馈电压丈量，分流电用于反馈电流丈量。
