01 全景视野,大场景感知

为旌科技于6月7日正式发布的为旌海山®旗舰产品VS839,内置全景拼接算法(Any View Stitching,简称AVS),可支持2路或4路sensor拼接,个中,2路拼接支持每路38402160@30fps输入,拼接后4320x3840@30fps输出;4路拼接支持每路26881520@30fps输入,拼接后6080x2688@30fps输出。
(下图示例有图像压缩丢失)

为旌科技单芯片全景拼接筹划让视野更坦荡_图像_全景 为旌科技单芯片全景拼接筹划让视野更坦荡_图像_全景 科学

4路输入画面

为旌科技单芯片全景拼接筹划让视野更坦荡_图像_全景 为旌科技单芯片全景拼接筹划让视野更坦荡_图像_全景 科学
(图片来自网络侵删)

拼接后图像

为旌全景拼接方案可实现多路视频数据采集、曝光均衡和多帧同步,有效战胜视频拼接重影和错位征象,将多角度采集的视频数据一体化呈现,视场角超过180°,有效办理信息盲区问题,同时担保了目标工具数据采集的连续性。

采取支持全景拼接方案的为旌海山®VS839,客户可以完备摈弃“一杆多设备”的做法,水平方向视角最大可以支持360°,实现大场景全景感知无盲区。

为旌全景拼接方案包含图像标定和图像拼接两部分,下文将分别阐述。

02 图像标定

AVS可对多路输入图像按照指定模式进行拼接输出。
但要担保拼接效果达到最优,拼接前对镜头内参、外参进行标定是最为主要的一步。
方案紧张针对以下几个方面进行图像标定:

LSC(Lens Shade Correction):由于Lens的光学特性,Sensor影像区边缘区域吸收光强比中央小,会造成中央亮、四角偏暗的征象,这便是镜头暗角。
在拼接场景下,图像的重叠区一样平常位于图像边缘,而暗角变革相反,导致相邻两路图像在重叠区的亮度有一定差异。
因而完成LSC后,拼接处会获取更加自然的图像效果。
AWB(Automatic White Balance):在不同色温光源下,会对采集图像中物体的真实颜色产生影响,例如:在高色温光源下,白色物体偏蓝,在低色温光源下,白色物体偏红。
为了使采集物体的颜色更加靠近空想光源下物体的颜色,也更加符合人眼的视觉感知,会对图像进行AWB(自动白平衡)处理。

一样平常相机中的白平衡模式

CCM(Color Correction Matrix):采集物体的颜色除受光源影响外,还会受到镜头、滤光片、传感器光谱相应等的影响,以是,为了使采集物体颜色信息更靠近人眼的期望值,还须要对图像进行CCM(色彩校正)。
拼接标定:完成LSC、AWB、CCM 等处理后,进入拼接标定环节。

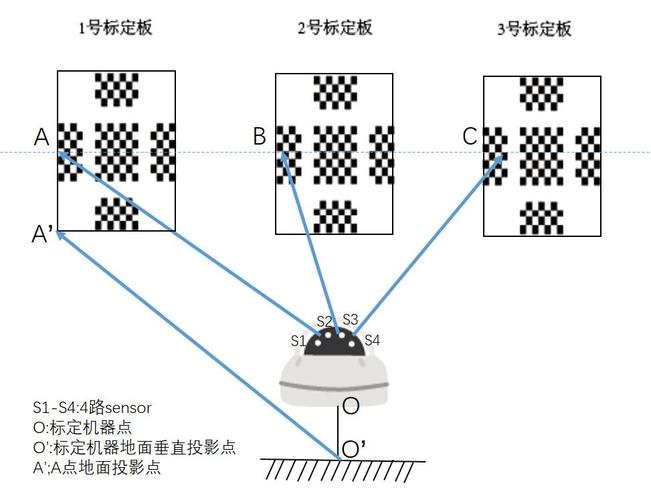

以下图4路拼接标定为例,1号标定板位于sensor1与sensor2的重叠区,2号标定板位于sensor2与sensor3的重叠区,3号标定板位于sensor3与sensor4的重叠区(一样平常重叠区占图像比例在10%旁边)。
上述环境搭建好后,将4路sensor所拍图像与待拼接机器参数一同输入拼接工具,即可得到此拼接机器的标定查找表。
查找表会在重叠区域领悟时用到,以担保拼缝处无重影,过渡自然。

4路拼接标定示意图

03 图像拼接

AVS方案的第二步是图像拼接,内部处理流程由几何变换(Transform)、相邻重叠区领悟(Blend)、亮度纠正(Gain correction)三个部分组成。

几何变换:AVS 按照展开时的投影模式来分可以分成三种投影模式,分别为等距柱面投影、柱面投影、直线投影。
为旌科技全景拼接方案支持上述三种投影办法,知足不同运用处景需求。
其余在几何变换中完成姿态角(Yaw、Pitch、Roll)与投影中央点调节,可以对图像进行畸变校正,使得拼接图像无错位歪斜。

示例:柱面投影

重叠区领悟:经由上述变换并且畸变校正之后,根据尺度时的查找表,由硬件对重叠区域进行领悟,在目标拼接间隔附近,重叠区域领悟之后无重影、无错位,图像清晰流畅。
亮度调节:亮度增益掌握分为两部分,首先会在为旌瑶光®ISP中调节AE(自动曝光),完成各路图像亮度调节,担保各路图像亮度同等。
之后,拼接后的图像亮度会由ISP再进一步调节,以知足不同场景及客户对图像亮度的需求。
