「技能」若何确定IC的输入阻抗_电阻_电流

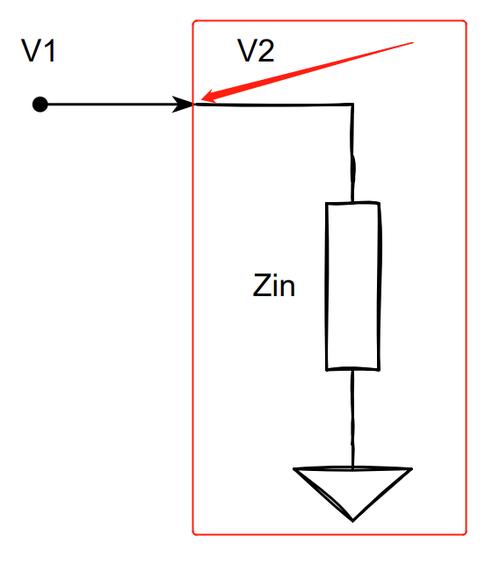

例如，将10 kΩ的上拉电阻连接到芯片的输入端，并丈量输入真个电压。

假设您在丈量时得到了8.5V。

利用这个来利用欧姆定律找到流过电阻器的电流。
电阻两端的压降为 9V – 8.5V = 0.5V，因此您可以得到：

有0.05 mA电流流过电阻，从而也流经输入引脚直至地。
同样，利用欧姆定律来找到压降为8.5 V，电流为0.05 mA的物体的电阻：

一样平常规则是利用比输入引脚的输入阻抗（R2）小一个数量级（1/10）的上拉电阻（R1），小10倍的电阻值。

输入阻抗为170 kΩ。
这意味着该输入的上拉电阻不应超过17 kΩ。

两个 TTL 74LS00 NAND 门以及一个单刀双掷开关将用于制造大略的 Set-Rest 双稳态触发器。
打算：1）.如果表示逻辑HIGH输入的电压在开关打开时保持在4.5伏，则最大上拉电阻值;2）.开关关闭时流经电阻的电流（假设打仗电阻为零）。
同时绘制电路。

给天命据：Vcc = 5V，Vin= 4.5V，且 Imax= 20μA

1）. 上拉电阻值，Rmax

2）. 电阻电流，IR

定-复位双稳态电路
