CMOS电平
现大部分数字集成电路采取的是CMOS工艺，其接口的电平大致符合如下定义：
以常见的5V、3.3V系统为例，相应的接口参数如表1。
表1 不同供电下的电平哀求
注：表中数据仅为打算参考值，器件实际参数需参考相应的数据手册。
电平不匹配
为了确保两个器件的旗子暗记可靠传输，必须担保：
驱动器输出的VOH(MIN)必须高于吸收器输入的VIH(MIN)。驱动器输出的VOL(MAX)必须低于吸收器输入的VIL(MAX)。驱动器输出的输出电压不得超过吸收器输入的I/O电压容差。当两个CMOS器件连接在一起时，若供电电压同等，旗子暗记传输不存在问题。若两个器件供电电压不一致，则会存在电平不匹配问题。
以3.3V器件与5V器件连接为例，会涌现以下两个问题：

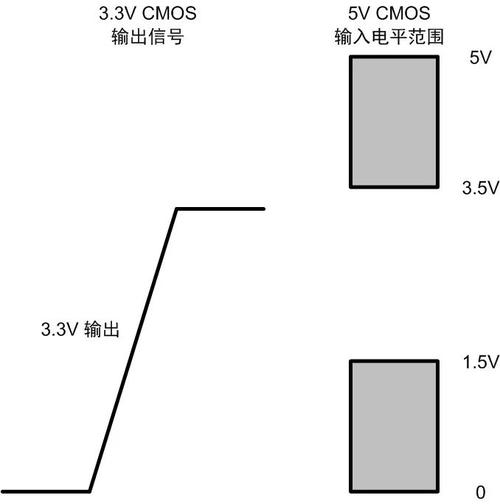

5V器件输入引脚可能无法识别3.3V器件输出的高电平如图1，3.3V器件输出VOH最大值3.3V也无法达到5V器件VIH的最小值3.5V，无法担保3.3V器件输出的高电平被精确识别。由于器件设计有一定余量，在测试时可能仍可正常事情，但存在风险，如涌现器件电压颠簸时，就会涌现问题。
图1 3.3V器件输出，5V旗子暗记输入
5V器件输出高电平可能破坏3.3V器件输入接口。如图2，5V器件输出高电平旗子暗记远高于3.3V，若3.3V器件输入引脚不支持5V电平输入，则事情时会有电流注意灌输3.3V器件，严重会造成器件破坏。
图2 5V旗子暗记输出，3.3V旗子暗记输入
隔离收发器选型
以CTM1051(A)M系列产品为例，其内部采取的CMOS技能的芯片，引脚电平如图3，符合CMOS电平标准。在选型时，该当针对不同的MCU选择相应型号，才能杜绝因电平不匹配产生问题，若MCU为5V供电，应选择CTM1051M；若MCU为3.3V供电，则选择CTM1051AM。
图3 CTM1051(A)M引脚电平
实际案例
客户利用于我司一款隔离CAN收发器模块，已经大批量出货，但运用中涌现个别非常征象。非常产品表现为CAN总线间歇性通讯故障。当产品处于高温环境时（如65℃），对其进行重复上电，可复现通讯故障征象。
1、复现非常
将非常品置于65℃的烤箱中，并对以下旗子暗记进行测试：MCU供电、TXD、CAN差分、CAN模块供电。未涌现非常时，各点波形如图4。可以看到，MCU是3.3V供电，电压稳定在3.2V旁边，CAN模块供电稳定在5.07V旁边，CAN差分波形与TXD旗子暗记对应无非常。
图4 正常时波形
对非常板卡进行重复上电，CAN总线涌现大量缺点帧，问题复现。非常时，各点波形如图5，MCU供电电压、CAN模块供电电压同时涌现颠簸，并涌现非常位。非常位涌现时，MCU供电低落到3.08V，CAN模块供电上升至5.19V。
图5 非常时波形
仔细不雅观察非常位波形，如图6，创造TXD变为高电平时，CAN差分电平并未跟随变革，而当TXD再次涌现一个小的噪声尖峰时，CAN差分电平才变为隐性电平。结合此时MCU供电电压低落，CAN模块供电反而上升的情形，初步确定问题是因供电电压颠簸，造成TXD高电平无法识别导致。
图6 非常位波形
2、问题定位
因疑惑TXD电平无法识别，对CAN模块的TXD高电平阀值电压值进行测试。不同输入电压下，测试数据如表3。
表3 非常品TXD高电平阀值电压
从测试数据看出，在不同的环境温度下，TXD高电平阀值电压变革均不大。4.75V供电时，阀值约2.91V；5V供电时，阀值约3.06V；5.25V供电时，阀值约3.2V。
如图5，非常位涌现时，CAN模块的供电为5.19V，此时TXD高电平阀值该当约为3.17V，而MCU的供电仅为3.08V，IO输出电压无法达到3.17V，故无法识别高电平。当TXD涌现噪声尖峰时，使TXD短韶光高于3.17V，触发CAN模块内部切换，总线差分旗子暗记发生变革。
此处验证了上文的预测，确定故障发生缘故原由为：高温上电时，MCU、CAN模块供电电压涌现颠簸，CAN模块的TXD引脚无法识别MCU发生的高电平旗子暗记，导致缺点帧持续涌现，造成CAN通信中断。
3、办理方案
改换为电平匹配的隔离模块后（由5V隔离模块改换成3.3V隔离模块），TXD高电平阀值电压及CAN总线通讯电平幅值如下图7所示，均已规复正常幅值，通讯无非常。
图7 改换模块后的TXD高电平阀值以及CAN总线电平
