每年Intel都会给我们带来新的一代NUC系列产品，今年Intel发布了第七代NUC产品。
七代NUC一共有5款产品，2款i3的NUC7i3BNH和NUC7i3BNK，差异在厚度和是否带2.5inch硬盘架，2款i5的NUC7i75BNH和NUC7i5BNK，以及一款i7的机器NUC7i7BNH（也便是说i7只有厚板）。

这次带来的是NUC7I3BNH的开箱评测，i5和i7机型的评测会在后续带来。

NUC7i3BNH是七代NUC的i3版本，这台NUC 功耗非常低，非常适宜轻度办公利用或者作为家庭客厅的娱乐机。

这次七代NUC，全部利用了Intel最新的核显，并且利用了HDMI2.0的接口，能完美的支持4K解码播放，输出到电视上。

Intel官网链接

【开箱】

由于是提前拿到的工程样机，并不是零售版包装。
上面贴纸写了型号NUC7I3BNH。

背面，Intel工程机标准盒子

打开盒子，内部是NUC本身。

取出NUC，下方是附件，虽然是工程机，附件并不短缺

配件百口福，依然是带着背板可以挂显示器后方。

电源适配器，NUC一向传统，带了全部插头

电源适配器19V 3.43A 65W规格，这个该当是体积最小的65W电源。
不过要解释，NUC是可以12-19V供电的。

NUC机身，这次七代NUC颜色明显暗沉好多，整体成深灰色

整体保持着NUC一向的大小和尺寸

NUC侧面的SD卡接口，从原来的标准SD改换成MicroSD

其余一个侧面的散热孔

正面接口，依然是2个USB3.0，个中黄色口支持关机充电，耳机发话器二合一。
大家可以看到正面多了2个孔，这个先卖个关子，后面再说。

背面，电源，HDMI 2.0网线口，2个USB 3.0，一个USB 3.1的TYPE-C接口。
i3的版本只支持USB协议和PD协议，i5和i7版本将会支持雷电

底部NUC的信息

【拆解】

NUC算是准系统，要用户自己安装SSD和内存后才能利用。

打开底盖，这次7代NUC和以往不同，硬盘托架不是固定在底盖上，是独立部分。

取下硬盘托架，拔掉sata和电源线。
大家可以把稳到，硬盘托架上有散热垫，帮助下方M2 SSD散热。

取下主板，这次创造除了2条天线外，比以往多了2条数据线

可以看到，顶盖上多出的2条数据线，一条是RGB灯的电源线。
没错这次NUC的灯是RGB的七彩的，可惜intel并没供应调节软件。

还有条要重点先容——数字麦克风阵列。
也便是NUC上自带麦克风，接电视时候直接语音没问题了。

主板背面，还是涡轮散热器。

拆掉散热器，可以看到主板全貌，当中最大的芯片便是CPU了（实在该当是SOC）

CPU的风扇来自AVC，5V 0.5A规格，不全速下还是比较安静

擦除硅脂后。

主板背面，可以看到2条DDR4内存插糟

看过整体后我们来仔细看各个部分。

Intel CPU i3-7100u，这是一颗SOC，一颗芯片直接供应了PCH的功能，以是可以看到2个晶片在芯片上。

ITE的 IT8987根本io芯片，卖力风扇掌握以及红外接口

Intel WGI219V，Intel千兆Phy，供应千兆Lan口

Intel JHL6340，单端口TB3，USB3.1芯片。
对付i3的机器，intel只开放了USB3.1的功能。

CPU供电部分，CPU顶部有一颗Mega Chips MCDP2800BC，卖力DP1.2转HDMI2.0转接芯片。
这便是为什么i3-7100u只支持HDMI1.4，NUC却能输出HDMI2.0的缘故原由

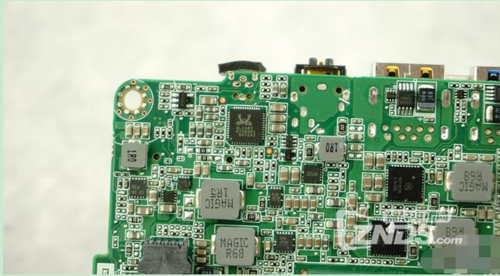

Realtek ALC283，板载声卡，卖力前面板3.5mm的音频输出

DDR4内存插槽，1.2V电压。

从左到右

M2的SSD接口，支持SATA和PCIE3.04 2种模式

TF读卡器插槽

Intel 8265 无线蓝牙二合一，最大支持866Mbps的5G链接

TI电源管理芯片，为TYPE-C接口，供应USB-PD支持。

背后的接口，上面带有屏蔽海绵做保护

前面板接口，可以看到最左侧的红外吸收器还是存在，依然可以利用遥控器掌握NUC

安装好内存和SSD后的样子。

【规格解析】

CPU部分：

CPU利用了第七代Intel i3处理器i3-7100u，作为入门

CPU-Z详细信息

GPU-Z详细信息：

7代NUC利用了Intel HD Graphics 620。
支持DX12，作为一块入门核显，可以知足日常利用。

DXVA Checker：

7代NUC的GPU支持绝大部分的4K核显硬解码，加上HDMI 2.0的支持，作为HTPC来说是非常合格的。

PCIE设备连接：

从第6代Intel处理器开始，就不在供应USB 2.0 ECHI接口，统一利用XCHI 3.0办法连接。

这里可以看到所有USB接口和蓝牙模块都连接在USB3.0总线上

i3-7100u 一共有12条PCIE通道，支持1x 2x 4x等组合拆分办法

PCIE Root Port 1利用4x带宽，连接JHL6340，Intel TB3 USB3.1芯片。

PCIE Root Port 6利用1x带宽，连接AC8265，Intel无线网卡。

PCIE Root Port 8利用1x带宽，连接Realtek TF 读卡器

PCIE Root Port 9利用4x带宽，连接M2插槽，供应4x的PCIE连接，sata模式时候，pcie复用成为sata掌握。

Intel I219-V是一颗网卡PHY，网卡的Mac部分在SOC内，I219-V和SOC利用PCIE连接，也会占用1条总线。

上面一共利用11条PCIE，末了条PCIE和SATA复用，作为SATA接口形式涌现。

以是全体SOC的PCIE总线全部利用。

然后音频部分，Realtek ALC283连接HD Audio通道。
供应前面板3.5mm插口和Intel 智音麦克风。

【HDMI 2.0已经CEC支持】

七代NUC同样支持HDMI2.0，可以完全输出4K 60Hz的4K格式。
在SONY 49X8000C电视上实测60Hz 4K输出：

同样，七代NUC也支持了HDMI CEC。

很多朋友可能不理解CEC，这里做个大略先容：

大略的来说，支持HDMI CEC后，电视和设备之间可以通过HDMI来相互掌握。
最常见的运用便是电视遥控器通过HDMI线直接掌握机顶盒。

在七代NUC上，HDMI CEC支持了NUC和电视机联动开关机。
也便是说NUC开机了，一起把电视机唤醒，关机顺便关闭电视机。

在BIOS中，有关于HDMI CEC联动开关机的设置。

当然要实现HDMI CEC还要电视机的支持。

【CPU测试】

[size=3测试平台

测试平台： Windows 10 Pro Version 1511 64-bit

驱动程序： Intel Chipset INF 10.1.1.9

Intel MEI 11.0.0.1162

测试软件： 7-Zip 15.12 - 64bit

AIDA64 Extreme 5.60.3700

CINEBENCH R15 - 64bit

CPU-Z 1.74 - 64bit

Fritz Chess Benchmark 4.3.2

SuperPI 1.9 WP

WinRAR 5.21 - 64bit

wPrime 2.10

测试解释

这里利用了常用的测试软件对CPU性能做了测试，这里解释下每项测试的意义，分数不才方汇总。

AIDA64 Extreme 5.60.3700

这是对CPU和内存做综合测试，测试读取和写入能力。

Prime95 28.7

wPrime 2.10

这两款都是打算Pi的软件，紧张测试CPU的浮点打算能力。

WinRAR 5.21 - 64bit

7-Zip 15.12 - 64bit

这两款便是我们日常用的最普遍的压缩软件，测试压缩打算吞吐量。
如果大家做文件交流比较多，建议关注。

CINEBENCH R15 - 64bit

渲染仿照，如果大家紧张用作渲染事情，多关注他的测试分数。

CPU-Z 1.74 - 64bit

这个不用先容了吧，老牌CPU检测软件，最近带了CPU跑分。

Fritz Chess Benchmark 4.3.2

象棋打算，磨练CPU根本性能。

测试结果汇总

为了更好的表示结果，这里和上一代NUC i5版本的i5-6260u为难刁难比

大家可以看到，七代的i3很大程度上和上一代的i5性能很靠近了。
作为日常利用没什么问题。

PC Mark综合性能测试

Home模式：

Creative模式：

Work模式：

3DMark游戏性能测试

作为一款入门级不带iris显卡的NUC，3D Mark就当娱乐测试吧。

【能耗测试】

待机：

开机无负载：

开机满载：

大家可以看到，NUC7代i3的功耗确实非常低。
而且满载后，没有以前NUC风扇暴转的征象。
可见新的工艺给NUC带来更低的功耗和发热。

【总结】

NUC每代都会给我们带来惊喜。
今年HDMI2.0以及HDMI CEC的引入，处理器绝佳的高清解码性能，使得这台NUC可以作为一台完美的HTPC，Intel新一代的低电压处理器带来了更低的功耗和更强的性能，实际利用中，其性能已经靠近上一代i5处理器的表现，满载顶盖也险些觉得不到明显的温度上升，风扇声音也并不扰人，这也是一台绝佳的事情和轻度娱乐的微型电脑。
