最近华为发布了一款18W双向快充移动电源，容量10000mAh。该款移动电源采取白色外不雅观设计，内置锂聚合物电芯，主打超薄、轻便的卖点，并有USB-C和Micro USB两个版本。目前Micro USB版本的已经抵达充电头网编辑部。下面就为大家带来这款产品的拆解，一起来看看这款产品的用料究竟如何？
一、华为移动电源外不雅观
白色纸盒包装，上面印有华为快充移动电源 10000mAh（Max 18W）快充版和赤色华为 logo，中间是移动电源的照片，底部印有产品特性和一个CQC中国质量认证中央认证标识。
包装背面标注了产品特点、规格参数、把稳事变和生产厂商。
华为快充移动电源采取Micro USB输入，支持双向18W（Max）快速充电，支持华为FCP快充协议同时兼容其他主流快充协议，12重安全保护设计，得到了中国质量认证中央颁发的移动电源新国标认证证书。
产品规格如下：
输入接口：Micro USB
输出接口：USB Type-A
额定输入：5V~9V/2A(Max)
额定输出：5V~9V/2A(Max)
电池容量：10000mAh（范例）/9500mAh（额定）
额定容量：6200mAh（5V/2A）
锂离子电池额定能量：34.49Wh
侧面有一个华为防伪二维码和防伪涂层。
包装底部写有型号：CP11QM、颜色：白色、条形码、合格证、SN序列号。
拆开包装，盒内物一览，移动电源、解释书、保修卡，Micro USB充电线。
华为快充移动电源外壳采取白色塑料，外壳采取了条形抛光处理，简约中不失落设计。条形亮光部分印有HUAWEI logo和10000mAh。
背面同样做了条形亮光处理。
底栏印有二维码、规格参数、SN序列号和生产厂商。产品型号为CP11QM，参数与外壳包装上的丝印同等，由华为技能有限公司出品。
顶栏从左至右为USB-A输出口、Mirco USB输入口、四颗白色LED电源指示灯和电量查看键，电量查看按键中间有一个红线装饰。
用ChargerLAB POWER-Z KT001测试USB-A口的快充协议，支持苹果2.4A、USB-DCP、QC2.0、三星AFC、华为FCP。
用POWER-Z KT001测试移动电源2给华为P20 Pro，电压8.95V，电流1.32A，功率11.85W，支持华为FCP协议。
给小米8充电，电压8.95V，电流1.47A，功率13.25W，支持QC2.0协议。
二、华为CP11QM移动电源拆解
拆开外壳卡扣，外壳上面有泡棉为电池减震。
其余一壁，电池采取双面胶固定在外壳上。
采取均压3.63V的电池，10000mAh，充电限定电压4.2V；电芯底部有泡棉缓冲，侧面也有间隙，可以保护电池。 从电芯上的丝印信息来看，供应商为锂威新能源科技有限公司 ， 这是欣旺达集团旗下的电芯制造商，其市场定位为高端客户，产品定位为手机、条记本、智能硬件等消费类产品。

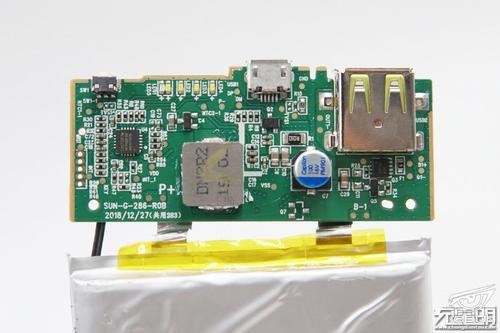

正面有Micro USB充电输入口和USB-A输出口、一颗单片机、电感和固态电容等元件，个中电感有胶水加固及导热（ 拍摄图片前已清理 ）。
10x10mm的电感，较小尺寸的电感，其内阻更小，可降落温升、提高效率。
EASTSOFT东软单片机HR7P1698FGNF。
丰宾固态电容，100μF 16V，用于输出滤波。
输出保护电路，还有一颗保险丝。
四颗电量指示灯，额外还有一颗指示灯，组成双色，显示快充状态。
背面有温度探头，电池保护板和一块南芯的主控芯片。
SOUTHCHIP南芯升降压芯片SC1823，这是一款具有反向升压放电功能的同步降压充电变换器。它集成了功率MOSFET，支持非常宽的输入和输出电压范围，适用于1-4芯锂离子电池。
南芯SC1823详细规格资料。
南京微盟电子ME6209系列的稳压管，为单片机供电。
微盟ME6209系列是一组正电压输出、三针调节器，纵然输入/输出电压差很小，也能供应高电流。采取CMOS技能，实现了低功耗、高精度，并支持高达18V的电压输入。
华为FCP以及QC 2.0快充识别芯片，来自天钰科技，型号为FP6601H。芯片数据脚上有TVS接管过电压，起到保护功能。
天钰FP6601H详细规格资料。
电量显示及激活按键。
拆解时候毁坏的USB-A输出口，绿色胶芯。
温度探头焊盘打胶水固定。
全部拆解完毕
充电头网拆解总结
外不雅观方面，华为CP11QM这款移动电源采取白色PC材质外壳，并在表面融入了亮面处理工艺，简约而不乏设计。USB-A口支持FCP、QC2.0、AFC快充输出，不仅可为华为全系手机快充，而且还可适用于其他QC快充的手机。而采取Micro USB输入也是为了顾及部分低端机型用户，毕竟华为此前已经出了好几款USB-C快充口的移动电源。
充电头网拆解创造，华为这款移动电源采取了南芯最新的升降压芯片SC1823作为主控，并在PCB板边缘设置了一圈过孔，以肃清高频滋扰，避免手机和移动叠在一起利用时，移动电源对手机产生滋扰。其余10×10大电感能够有效提高效率、降落温升，输出利用固态电容进一步降落纹波，担保稳定的性能。
