公交卡
那么公交地铁交通卡，它的电路设计方案到底是怎么样的呢？不要急，在先容它的电路设计方案之前，芯片哥须要向工程师们先容一个无线射频芯片，型号为FM11RF005U；这个芯片的电路特点包含
FM11RF005U射频芯片内部图
1，电源电路：内部集成电荷泵电路与电源电路，通过无线射频的天线即可感应芯片事情须要的电源电压，无需外部供应电源；这便是公交地铁交通卡能制造成如此薄的缘故原由之一；
2，频率特性：支持标准的无线通信频率13.56MHz，有效地方便工程师研发设计相应产品，如公交卡；
3，调制解调：通过天线，外部可以将信息传输至调制解调电路，实现读取和写入芯片内部存储数据功能；
4，存储空间：芯片内部EEPROM存储空间为512 Bit；可以保存干系的主要数据；如公交卡的余额与用户信息；
5，加密功能：通过加密算法，保护芯片内部的数据信息；如公交卡遗失落，余额不被轻易盗用；
这便是无线射频芯片FM11RF005U的基本电路特性，当然芯片除了这些功能，也存在一些缺陷，比如它的校验机制采取的是奇偶方法，较为简答，很难有效规避数据在通信时是否出错；射频芯片FM11RF005U的引脚封装图
FM11RF005U引脚图
大概工程师会问芯片哥，是不是画错了，怎么就两个引脚；没有画错，FM11RF005U芯片只有两个引脚，而且这两个引脚只连接天线，其他无需硬件电路设计，这样就极大地简化工程师的项目研发事情量，降落了开拓设计难度；
芯片

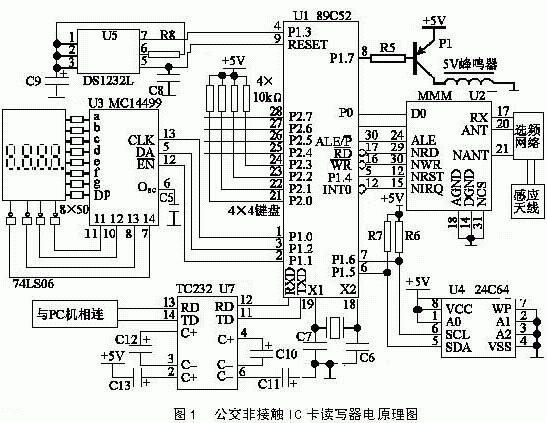

在理解完射频芯片FM11RF005U的电路功能，工程师是不是彷佛已经找到了一个研发公交卡的电路设计方案；没错，这个射频芯片FM11RF005U便是专门针对类似公交卡产品设计研发的，功能较好的匹配需求；
大概工程师还会连续问芯片哥，既然射频芯片FM11RF005U与外界的联系只有两个引脚IN+与IN-，也即连接天线的两个引脚；那么工程师如何对芯片的运用进行开拓设计呢？比如
如何写入数据到内部的存储空间？如何读取芯片内部的存储数据信息？芯片运用开拓调试
这些问题的答案是通过操作芯片的指令集，类似于51系列单片机的指令集，这些指令集就包含读指令与写指令；
小伙伴们，现在是否对公交卡的电路研发设计方案有了一个答案呢？
