6N137引脚图及功能+6N137工作事理讲解图文+电路案例轻松搞定_耦合器_暗记

如果有什么缺点或者不对，欢迎各位大佬指示。

图片来源于网络

本日给大家先容的是 6N137光耦合器，紧张因此下几个方面：

6N137是单通道高速光隔离器，由一个红外LED和一个光耦合但是电隔离的光电探测器组成。

6N137实物图

什么是光耦？

光耦合器是一种电子设备，用于隔离两个电路，同时许可它们通过光相互通信。
由一个在电流利过期发光的发光二极管 (LED) 和一个检测光并将其转换回电旗子暗记的光敏检测器组成。

关于光耦合器的更多内容，欢迎阅读以下文章：

干货|光耦合电路讲解，事情事理+电路案例，普通易 懂，带你搞定

光耦合器常日用于两个电路之间须要电气隔离以防止噪声、接地环路和其他电气滋扰的运用。
它们还可用于供应电流隔离，这是一种电气隔离，可防止触电和电压尖峰。

当向LED施加旗子暗记时，会发出红外光，光电探测器会检测到红外光，然后光电探测器会天生与输入旗子暗记相对应的电旗子暗记。

6N137构造图

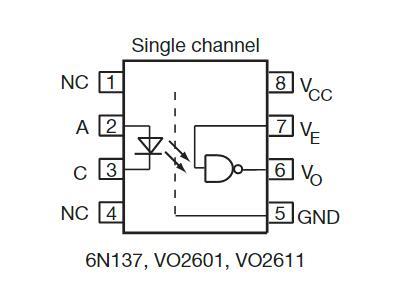

6N137引脚图及功能

6N137引脚图及功能

6N137引脚图及功能

6N137数据手册 PDF，亿光，EVERLIGHT 6N137 光电耦合器, 高速, DIP-8，1162KB中文资料下载 -采芯网

1、特点

2、规格

Datasheet 截图

1、6N137 构造

6N137 构造

2、6N137 尺寸

6N137 尺寸

3、6N137 3D模型

6N137 3D模型

1、6B137事情事理

光耦合器 6N137 是高速光耦合器之一，具有快速的 IR 发射器和吸收器。
输出取决于输入和使能引脚。
IR 吸收器输出和使能引脚都连接到 NAND 门，有助于输出。

要利用光耦合器，每个电路都有一些哀求。

1、由于具有既能利用互换电流又能利用直流电流的双重能力，因此应在电源端外接0.1uF的旁路电容，避免两端去耦。

2、输入旗子暗记该当有 5ns 的上升和低落韶光来得到 IC 的相应，还应具有约 50ohm 的阻抗。

3、IC 的输出引脚包含一个用作开关的 NMOS 晶体管。
晶体管可以接管电流，也可以存储电流，但为了避免存储进一步的输出偏差，利用上拉电阻来避免它。

上拉电阻取值为 330 到 4k，这样可以避免在输出端连接负载时涌现浮动偏差。
可以探测 IC 中的输入旗子暗记，但只有在必要时才探测，否则就没有必要了。
上拉电阻值会根据其哀求而有所不同。

6N137事情事理

IC 上还有另一个引脚称为启用引脚，在大多数情形下，启用引脚供应掌握设备的电源打开和关闭的能力。
这里启用引脚将用于供应不同的输出。
启用引脚的默认状态为高电平。
纵然没有连接，由于其默认状态，它也会影响输出，但可以通过证明逻辑旗子暗记来改变它。

2、6N137 真值表

启用引脚值和输入旗子暗记组合给出了可以根据以下真值表考虑的输出状态：

6N137 真值表

3、6N137 时序图

在高速设备中，该当精确理解传播延迟，不然严重影响输出。
在 6N137 中，输出很随意马虎受到传播延迟的影响，即 5ns。
在上面的真值表中，你可以看到输出的一些 LOW 和 HIGH 状态，这只会在逻辑状态改变 50ns 后发生。
无论光耦合器正在吸收哪个输入状态，每个输出状态都会在逻辑输入变革 50ns 后发生变革。
这里是传播延迟的图形表示：

传播延迟的图形

MOC3021（过零）、MCT2E（非零晶体管）、MOC3041（非零交叉TRIAC）、FOD3180 （高速MOSFET） 、PC817、4N25。

1、基于6N137的3 到 5 V隔离电路

基于6N137光耦合器设计一个模块，用于两个电路之间的隔离。
该模块基本上被称为隔离模块，但由于其速率快，也被称为高速隔离方法。

在隔离中，电路在两个设备之间无任何延迟地通信，并保护低压电路免受高压影响。
要设计 3 到 5 V电路的隔离电路，这里利用一些电阻，其他器件将根据光耦合器的哀求。
电路图如下：

基于6N137的3 到 5 V隔离电路

上面的电路将设计一个 LED 来检测旗子暗记传输，电阻将用于限定电压。
每当数据开始传输时，每个电路之间都不会进行任何通信。
如果输出短路，输入电路将开路而不影响输出。

2、其他浸染
