433/315无线接收芯片 XL520 射频芯片简单介绍_低功耗_敏锐度

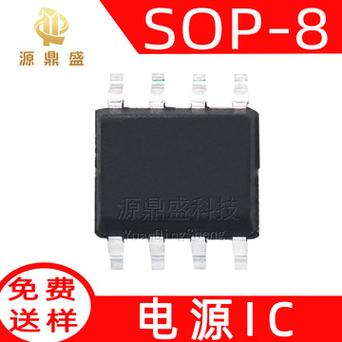

XL520为SOP8封装,正常事情电压范围2.0~5.5V,正常事情电流3.0~3.2mA,启动韶光2.2ms,吸收灵敏度最高可达到-110dBm,非常适宜各种低功耗哀求的设备等。
片内自动完成所有的RF和IF调谐,在开拓和生产中省略了手工调节的工艺环节，进而降落本钱，可加快产品上市。
XL520规格书：「链接」XL520紧张特性：

➢频率范围: 300MHz - 440MHz

➢高吸收灵敏度 (2kbps, BER 10E-2)

-110dBm @ 315MHz

-110dBm @ 433.92MHz

➢低功耗

3.0mA/3.3V @ 315MHz

3.1mA/3.3V @ 433.92MHz

0.1uA/3.3V @ Shut Down Mode

➢超低启动韶光: 2.2ms，适用于低功耗哀求产品

➢数据速率: ≤8kbps

➢宽事情电压: DC2.0V~5.5V

➢内建镜像抑制，抗滋扰性能好

➢433 吸收带宽: +300KHz

➢315吸收带宽: +250KHz

➢高ESD防护标准: +8KV HBM

➢可独立运行，无需外部MCU掌握

➢无需寄存器配置

➢符合 RoHS标准

➢SOP8 封装紧张运用：低本钱消费电子运用,如遥控风扇、遥控灯、遥控门窗、遥控玩具、成人用品等

电摩防盗报警系统

远间隔钥匙进入系统(RKE)

聪慧家庭、楼宇监控自动化

工业检测及掌握系统

远间隔RFIDXL520管脚定义：
