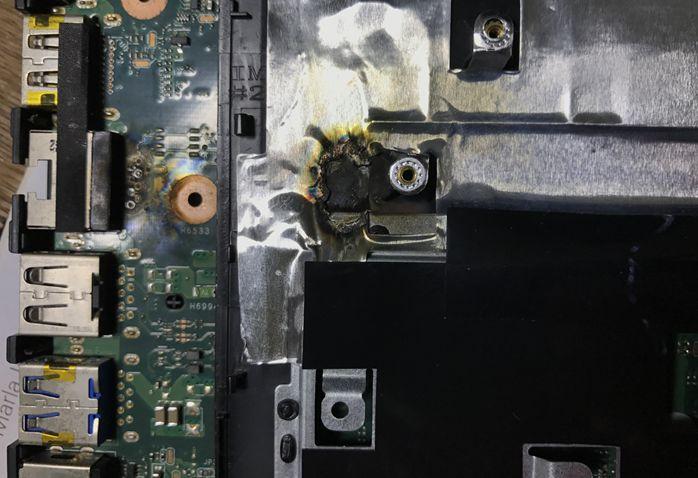

拆机一看，网卡部分的电路板有烧黑的痕迹，C壳的铝膜也被烧烂了。
PQ8802 P0903 N-MOS炸裂，紧挨着的PQ8801也是烧的(外不雅观上看不出)，PR8806 10毫欧检流电阻炸飞不见了。
充电芯片BQ25A = BQ24725A也被打碎，18 19 20脚烧糊，PD8802(BAT54C)也被打碎。
维修过程：
如果要按正常换芯片换元件来修，除了BQ25A外，其它元件都好办理。但便是这BQ25A处理不了，由于焊盘坏了，烙铁较粗不好操作飞线，又没有修手机的显微镜不雅观察这么细微的焊脚，18脚焊盘洗濯后创造是好的，18脚是输出给电池充电的上管PQ8804的G极；19脚是输出到PQ8804的S极，也便是相位脚；20脚就更加主要了，是这个芯片的供电脚，这个脚处理不了全体芯片都不事情。
把情形和客户说了，赞许只用适配器不用电池，把电池这部分的功能砍掉，下面动手准备改电路。
充电芯片BQ25A = BQ24725A的事情事理：
打开鑫智造找到此充电芯片。（私信回答：鑫智造，免费领VIP会员，抢先体验）
1、给芯片20脚供应一个VIN(电源接口和电池接口两路选个中一起直接过来的，通过PD8802 BAT54C 再经由一个10欧姆的电阻PR8842，恰好这个PD8802 BAT54C也是被打碎的元件之一 )；
2、给6脚分压得到2.4V-3.1V内的电压(此电压作为充电IC检测适配器)；
3、当20脚得到主供电，6脚得到适配器检测电压，16脚该当输出6.0V的线性电压；
4、 4脚就输出24V去开启隔离保护管(由于隔离保护管G极电压必须高于导通电压5V才能完备导通，这便是须要24V的缘故原由)；
5、隔离保护通过去之后待机线性一样平常3.3V会出来(由于要供应给后续的3.3V上拉电压)；
6、充电IC这时5脚开漏输出再由3.3V供应的上拉 5脚ACOK是3.3V发送给EC(见告EC适配器接入正常)；
7、电池的DAT SMB CLK SMB与充电IC的DAT SMB CLK SMB 并联到达EC引脚；
8、电池把容量信息与电压信息等通过SMB总线发给EC；
9、EC检测到电池干系信息后再通过SMB总线把充电干系指令发送给充电IC 充电IC开始事情。
开始改电路：
断开PJP8802 PJP8803，用户就算欠妥心装上电池也不会影响电路；
拆除PQ8803电池隔离管，便是上面这个图的标志位置；
拆除PQ8801 PQ8802 直连处理(D极和S极用导线连起来)；
把炸飞不见了的PR8806 10毫欧检流电阻用导线直连；
拆除PR8807 10毫欧检流电阻；
拆除PL8801，上图的左边便是；
拆除PQ8804 PQ8805；
拆除BQ25A(在改电路前就已经拆除)；
这时插适配器后的待机电流0.002A，不触发。EC的120脚AC_IN_OC# 3.3V高电平不正常，想办法拉低，实在也便是要PQ8810的D极为低，S极接的是地，以是只要G极为高电平就可以了。
恰好便是BQ25A的5脚。
要找个3.3V的电压给BQ25A的5脚，PR8829的1脚是最近间隔的+3VA，取这里的电，待机电流变成了0.003A。
处理完成后，接点测试，触发完美亮机，维修到此结束！
本案例由迅维学员（何轶麟）原创供应，未经许可不得转载！
