LED驱动电路，按照电源供电的类型，它可以分为互换驱动和直流驱动。
互换驱动，比如我们利用的LED台灯，它的电源便是由市电220V供应；直流驱动，比如LED手电筒，它的电源便是由电池4.2V供应。
但不管怎么样，工程师在处理LED干系的驱动电路，一样平常都会碰到调光和调色的问题。
01 SQL2811芯片
SQL2811芯片，它可以直接驱动RGB3种颜色的LED灯，并且能通过外部的输入旗子暗记，可以实现128种亮度的调节。
SQL2811芯片
OUTR引脚直接驱动红颜色R的LED灯，OUTG引脚直接驱动绿颜色G的LED灯，OUTB引脚直接驱动蓝颜色B的LED灯。
个中驱动LED灯的电流是12mA恒定不变的，纵然LED灯的事情电压有变革。当然，它的事情电压最大也只能为24V。
电压再大的话，芯片就有可能会由于承受不住高压而烧毁。
02 SQL2811芯片驱动电路

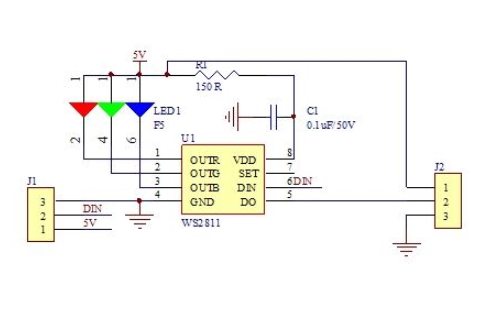

为了更好地弄懂SQL2811芯片的驱动事理，我们来看一下它的运用电路。
SQL2811芯片驱动电路
可能有小伙伴会问，怎么驱动LED的电路没有串联限流电阻啊？
这里面有2个缘故原由。
第一个是SQL2811芯片的OUTR引脚、OUTG引脚和OUTB引脚，这3个引脚输出的是一个恒流。
第二个是纵然VCC电源电压值，远远超过LED灯的压降值，只要超过的部分低于24V，多余的电压就会被加载在OUTR引脚、OUTG引脚和OUTB引脚上。这样LED的事情电压始终就坚持在正常的电压范围内了。
至于电路中的R1电阻，它是为了分压，将LED的电源电压VCC，比如VCC为12V，通过R1电阻分压到5V，输入到芯片的VDD电源引脚。
个中，VCC如果为12V，R1电阻的阻值大约为4.3K；VCC如果为24V，R1电阻的阻值大约为15K。
03 SQL2811芯片的亮度调节
LED灯的亮度调节，是通过芯片的DIN引脚旗子暗记掌握的。
SQL2811芯片的亮度调节电路
DIN引脚，直接连接到单片机。工程师在进行软件代码开拓的时候，直接从单片机发送一个24bit数据位的旗子暗记。
在这个24bit数据位的旗子暗记，每8bit数据位分别掌握一个LED灯。详细的对应关系，可以表示为
亮度调节掌握旗子暗记
由于是8bit，以是它有256种变革值，也就有256种发光的亮度。大略可以把它理解为，相称于一个PWM旗子暗记，它的占空比从0~100%，存在256种变革值。显然，不同的占空比，LED灯的发光亮度也会不同。
于是，工程师在利用SQL2811芯片驱动LED，就实现了恒流驱动，而且还能掌握它的发光亮度。
至于DOUT引脚，它是用于芯片级联的。如果在开拓一个项目，须要用到4个SQL2811芯片，只须要用到单片机的1个引脚掌握就行，其他3个DIN引脚直接连接到其余的DOUT引脚就OK。
SQL2811芯片级联
04 末端
有没有创造，实在SQL2811芯片的OUTR引脚、OUTG引脚和OUTB引脚，实质上是一个输出12mA的恒流源。
工程师，可以把它用来驱动RGB3种颜色的LED，也可以用它来驱动3种同样颜色的LED，不要被芯片原厂起的名字限定它的利用范围了。
