MS1005 是一款高精度韶光丈量(TDC)电路，比拟 MS1002 具 有更高的精度和更小的封装，适宜于高精度小封装的运用领域。
MS1005 具有双通道、多脉冲的采样能力、高速 SPI 通讯、 多种丈量模式，适宜于激光雷达和激光测距。
二、紧张特点
双通道单精度模式 60ps
单通道双精度模式 30ps
非校准丈量范围 3.5ns(0ns)至 25μs
单精度校准丈量范围 3.5ns(0ns)至 16μs
双精度校准丈量范围 3.5ns(0ns)至 4μs
20ns 最小脉冲间隔，双通道最多可吸收 20 个脉冲
4 线 SPI 通信接口
事情电压 2.5V 至 3.6V
事情温度-40°C 至+125°C
QFN20 封装
三、运用
激光雷达
激光测距
脉冲丈量
管脚图
内部框图
四、功能描述
1. SPI接口
MS1005 的 SPI 接口是与 4 线制 SPI 兼容的，它须要一个 SerialSelectNot(SSN)旗子暗记，从而不能够工 作在 3-线制 SPI 接口。
第一个 SCK 的上升沿将会复位 INTN 管脚(中断管脚)状态。
从最高位(MSB)开始传输以最低位(LSB)结束。传输因此字节办法完成的。数据传输可以在每个字节 后停滞，通过给 SSN 发送一个 LOW-HIGH-LOW 的电平。
4. 电源电压
为了达到最佳丈量效果,好的电源非常主要。电源该当具有高电容性和低电感性。MS1005 供应两 对电源供应端口：VCC - I/O 供电电压 ，VDD - 内核供电电压。
所有的 Ground 引脚都该当连接到印刷电路板的地层上。 VCC 和 VDD 该当通过一个电池或者固定 的线性电压调节器给出。不要运用开关式的调节器,避免由于 IO 电压引起的滋扰。
韶光数字转换器能够有好的丈量效果，完备取决于好的电源供电。芯片丈量紧张是脉冲式的电 流，因此一个充足的双通滤波非常主要：VCC 47 µF（最小 22 µF），VDD 100 µF（最小 22 µF）。
电压运用通过一个仿照的调节器给出，我们推举不要利用开关式的电压调节。
5. 韶光丈量
5.1. 概述
非校准模式丈量范围从 3.5ns 到 25us（0-25us 在两个 stop 通道之间丈量）。
校准模式单精度丈量范围从 3.5ns 到 16us（0-16us 在两个 stop 通道之间丈量）。
校准模式双精度丈量范围从 3.5ns 到 4us（0-4us 在两个 stop 通道之间丈量）。
单精度模式范例精度为 60 ps，2 个 stop 通道相对付 start 通道。
双精度模式范例精度为 30ps，仅 stop1 通道相对应 start 通道。
内置分外防抖技能，使丈量韶光高度精准。
20ns 的脉冲之间最小间隔。
两个 stop 通道可同时采集，且每个 stop 通道最多 10 个脉冲。
每个 stop 通道可选择上升或低落沿捕获，或者选择上升和低落沿同时捕获。
自动丈量 START 和 STOP 脉冲之间的韶光间隔，无需再进行寄存器设置。
可任意设置溢出韶光，从而减少高速丈量时溢出韶光等待。
在非校准模式下，可以任意丈量比预期脉冲数少的脉冲。
范例运用: 激光测距、激光雷达、高精度延时丈量。
5.2. 高精度韶光丈量事理

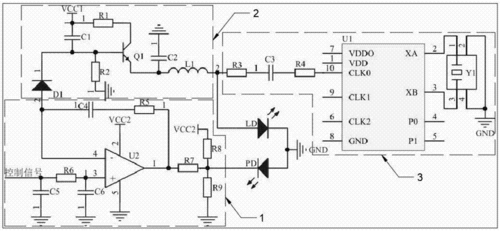

范例运用图
