声光计时器事理图

电路由三块555集成芯片构成，U1接成单稳态触发器，暂稳态韶光可由电位器RP1调节，U2接成振荡器（其振荡频率为f=1.44/(R4+2R5)C4，按照事理图中的标注参数，振荡周期大约为1秒钟旁边），U3和R6、R7、C5等组成频率约为650Hz的自激多谐音频振荡器。

正常情形下，U1和U2均处于稳态，U2的第3脚以及U3的第4脚为低电平，U3被逼迫复位，振荡器停振，扬声器BP无声。

当须要计时开始时，边可以按一下S1，U1即翻转为暂稳态，定时开始，这时U1的第3脚由低电平变为高电平，U2的第4脚也变为高电平，U2开始按照1秒的周期振荡。
每当U2的第3脚为高电平时，与该脚相接的U3的第4脚也为高电平，从而解除对U3的逼迫复位，U3立即起振，扬声器BP就发出响亮的“嘟——”声，在U2的第3脚输出为低电平时，U3被逼迫复位，BP停滞发声，同时，接在U3的第3脚上的LED1也被点亮，用于同步指示。

当U1的单稳态定时韶光到，U1的第3脚规复为低电平，U2、U3均停滞事情，BP不在发声，LED1也将熄灭，表示定时结束。

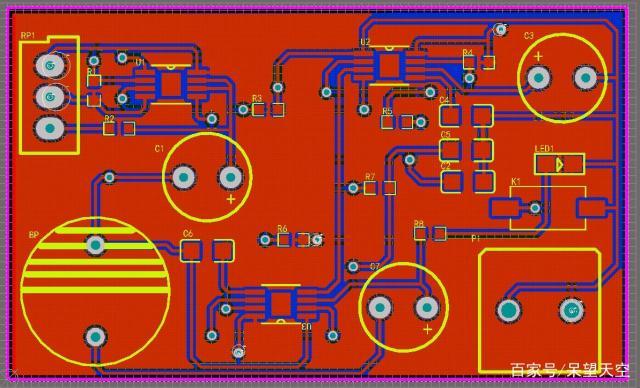

声光计时器PCB图

打开AD软件，新建项目后，需新建事理图和PCB图，电路设计好了之后，便要画出元器件的封装，排列布局，之后在进行layout手动布线，自动布线也可以，但是自动布线不太都雅，以是建议还是手动布线好些；末了便是导出BOM表，看元器件清单进行组装测试。

声光计时器BOM表

如果要改变扬声器发声韶光是非，可以改变电阻R5或C3的数值；

改变R7或C5的数值，则可以改变响声的腔调高低。

声光计时器PCB3D效果图

本实验制作难度较高，一个555芯片就有点难明得，更何况是3个芯片在一个电路中；最紧张的还是要明白555的引脚功能以及芯片的事理，只有理解555集成芯片，电路才好理解。
