为了实现更高的功率密度并降落外围器件数量，目前已有许多电源芯片厂商在动手布局集成度更高的合封氮化镓芯片产品线，用一颗芯片完成氮化镓功率器件、PWM掌握、驱动、保护等功能，既能够提升整体方案的性能，同时也能减少PCB板的占用，缩小尺寸并减少物料本钱。

合封氮化镓芯片的运用范围广泛，包括电子设备、通信设备、电动汽车充电器、工业电源以及可再生能源系统等。
这些芯片不仅可以供应高效的电源转换，还常常包括多种保护功能，如过压保护、过流保护和温度保护，以确保电源系统的安全性和可靠性。

截止23年10月，诚芯微已推出六款氮化镓AC-DC芯片，功率范围涵盖20W-100W。

目前诚芯微推出的六款氮化镓AC-DC芯片的型号分别为CX75GD080BL、CX75GE030D、CX75GD025E、CX75GD015E、CX7170Q、CX1342，个中前四款采取集成GaN，CX7170Q、CX1342采取外驱GaN。

诚芯微CX75GD080BL是一颗内部集成高压氮化镓开关管的高频高性能准谐振电源芯片，适用于27W内开关电源运用。

CX75GD080BL这款芯片的事情频率高达200KHz，支持全功率范围准谐振模式运行，轻载支持突发模式提升效率。

诚芯微 CX75GD080BL集成VCC供电欠压/过压保护，输入欠压/过压保护，输出过压保护，FB引脚开路/短路保护，同步整流管短路保护，电流取样电阻开路/短路保护。
芯片采取SOP8L封装，适用于PD快充和电源适配器运用。

CX75GE030D是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关，适用于36W内开关电源运用。

CX75GE030D具有9V-40V的Vcc事情电压范围，开关频率最高可达200kHz，可全范围事情在准谐振模式，在轻载时则会事情于burst模式以提升效率，将23kHz以下的腔调能量降至最低，并在操作过程中肃清音频噪声。
CX75GE030D还配备有专有软启动电路可降落次级Vds应力，大大提高了系统的稳定性。

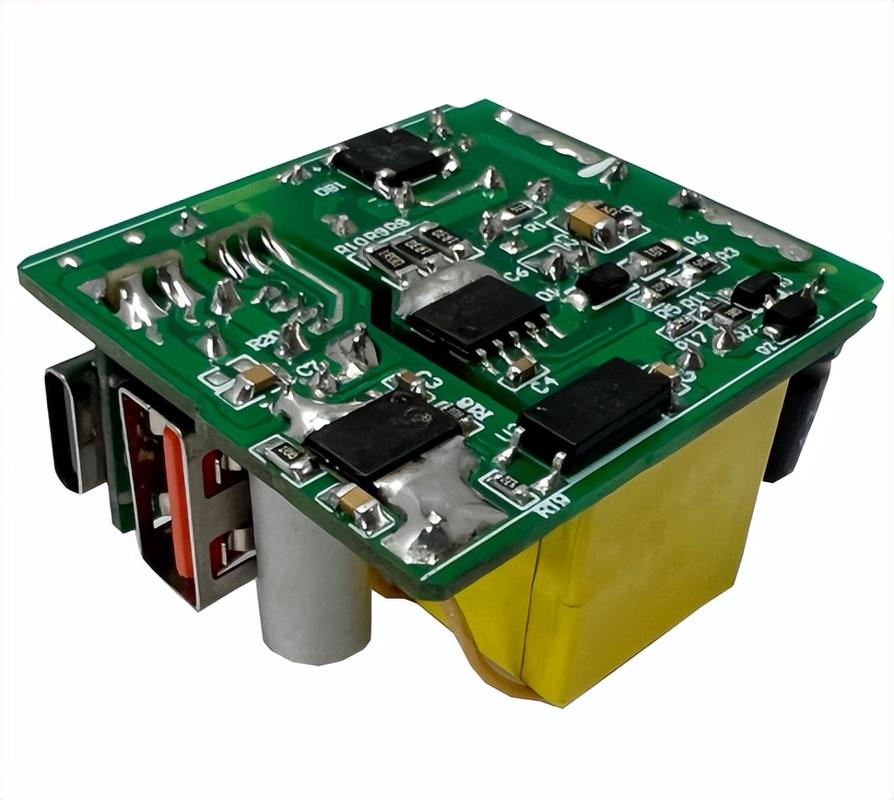

CX75GE030D方案demo展示。

CX75GE030D内置了多重保护功能，如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等，确保了系统的可靠性和安全性。
支持外部OTP设置保护，进一步增强了运用的安全性。

CX75GE030D采取DTSOP-7L封装形式安装，适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及条记本电脑赞助电源等多种场景，为各种电源运用供应高效稳定的办理方案。

CX75GD025E是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关，

适用于45W内开关电源运用。

CX75GD025E具有9V-40V的Vcc事情电压范围，开关频率最高可达200kHz，可全范围事情在准谐振模式，在轻载时则会事情于burst模式以提升效率，将23kHz以下的腔调能量降至最低，并在操作过程中肃清音频噪声。
CX75GD025E还配备有专有软启动电路可降落次级Vds应力，大大提高了系统的稳定性。

CX75GD025E方案demo展示。

CX75GD025E内置了多重保护功能，如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等，确保了系统的可靠性和安全性。
支持外部OTP设置保护，进一步增强了运用的安全性。

CX75GD025E采取ESOP-10W封装形式安装，适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及条记本电脑赞助电源等多种场景，为各种电源运用供应高效稳定的办理方案。

CX75GD015E是一款集成高压GaNFET功率器件高频高性能准谐振式交直流转换功率开关，

适用于65W内开关电源运用。

CX75GD015E具有9V-40V的Vcc事情电压范围，开关频率最高可达200kHz，可全范围事情在准谐振模式，在轻载时则会事情于burst模式以提升效率，将23kHz以下的腔调能量降至最低，并在操作过程中肃清音频噪声。
CX75GD015E还配备有专有软启动电路可降落次级Vds应力，大大提高了系统的稳定性。

CX75GD015E方案demo展示。

CX75GD015E内置了多重保护功能，如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等，确保了系统的可靠性和安全性。
支持外部OTP设置保护，进一步增强了运用的安全性。

CX75GD015E采取ESOP-10W封装形式安装，适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及条记本电脑赞助电源等多种场景，为各种电源运用供应高效稳定的办理方案。

CX7170Q是一款运用于GaNFET功率器件高频高性能准谐振式交直流转换功率开关掌握

器，可运用于100W内高性能、低待机功率、低本钱、高效率的隔离型反激式开关电源。

CX7170Q内置6V GaNFET驱动线路，具有9V-40V的Vcc事情电压范围，开关频率最高可达200kHz，可全范围事情在准谐振模式，在轻载时则会事情于burst模式以提升效率，将23kHz以下的腔调能量降至最低，并在操作过程中肃清音频噪声。
CX7170Q还配备有专有软启动电路可降落次级Vds应力，大大提高了系统的稳定性。

CX7170Q方案demo展示。

CX7170Q内置了多重保护功能，如输入过欠压保护、输出过压保护、Vcc过欠压保护、OPP/SSCP保护以及引脚开短路保护等，确保了系统的可靠性和安全性。
支持外部OTP设置保护，进一步增强了运用的安全性。

CX7170Q供应了优秀的电磁滋扰性能，为须要超低待机功耗的高性价比反激式开关电源

系统供应了一个很好的设计平台。
采取ESOP-10W封装形式安装，适用于开关式AC-DC电源、智能小家电、PC外围供电设备以及条记本电脑赞助电源等多种场景，为各种电源运用供应高效稳定的办理方案。

CX1342是一款高度集成的准谐振反激掌握器芯片，适用于设计高性能离线式反激开关电源，内部集成高压启动电路，可使空载功耗低于30mW。

CX1342拥有绕组短路或饱和检测的非常过流故障保护功能，确保电路在非常情形下得到保护，并采取了谷底开关和谷底锁定技能，实现了无噪音事情模式，供应了更加稳定和安静的操作环境。
CX1342还内置了高压启动电路和掉电检测功能，以及高压启动引脚上的 X2 电容放电功能，使得启动过程更为可靠和便捷，内置的4毫秒软启动韶光有助于进一步优化系统性能。

对付开关频率的掌握，CX1342拥有最高500KHz的可调开关频率，可适应不同运用的需求，并配置OTP故障检测引脚，提高了系统的可掩护性和稳定性。
在电源方面，具有9V-40V的Vcc事情电压范围，而且在超过28V时还有过电压保护功能。
同时，最小频率钳位为25 kHz的频率时折返模式可提高轻载效率，而轻载跳周期模式则肃清了音频噪声。
此外，MPCM模式可以在轻载下快速降落开关频率，以进一步提高效率。
还有可调节的过功率保护和内部集成的过温保护，确保系统的可靠性和稳定性。

CX1342的空载功耗非常低，仅为30mW，有助于节能和降落本钱，并具有抖频功能，有助于改进电磁滋扰，采取SOP-9封装，大大节省了PCB空间，可运用在AC-DC适配器和充电器以及反激开关电源上，是低功耗、低本钱、高效率项目的首选办理方案。

诚芯微推出的六款氮化镓芯片（四款集成GaN，两款外驱GaN），运用功率涵盖20W至100W之间，支持9V-40V的事情电压范围，最高开关频率可达200kHz，并可在轻载时切换到burst模式以提升效率。
同时具备多重保护功能，如输入过欠压、输出过压、Vcc过欠压、过功率、短路等，确保系统的可靠性和安全性。
出色的电磁滋扰性能适用于多种运用领域，包括开关式AC-DC电源、智能小家电、PC外围供电设备和条记本电脑赞助电源等，为高效稳定的电源转换办理方案供应了一个空想的选择。
