本日要向大家先容的IDMIX MR CHARGER 10000，不仅是一款带移动电源的充电器，还自带一根经MFi认证过的Lightning数据线，外出携带数据线都省下了，一机走天下。现在充电头网为大家带来它的拆解报告。
一、IDMIX MR Charger 10000mAh二合一移动电源开箱
IDMIX MR CHARGER 10000多合一移动电源采取比较高档的抽拉式包装盒，包装上的产品的实物图和右上角的MFi认证非常显眼，消费者一拿到产品就能知晓其特色。包装上还有10000mAh电池、3A快充、二合一等的宣扬标语。附件是三枚转换插头，利用小纸盒单独包装。
包装盒背面印着产品参数以及产品的大略先容。
型号：CH05
输入：100-240V~ ,50/60Hz，0.45A
电池能量：10000mAh/37Wh
额定容量：6500mAh
Lightning线输出：5V/2.4A
USB-C输出：5V/3A
USB-A输出：5V/2A
尺寸：882989mm
沿包装底部可以抽出抽屉，IDMIX MR CHARGER 10000多合一移动电源本体浮现在面前。附带的绒布收纳袋方便携带，三枚玄色转换插头为英标、欧标、澳标。
我们拿得手的这只IDMIX MR CHARGER 10000多合一移动电源为橙色版本，黑橙搭配颜色时尚，左下角有银灰色的“IDMIX”笔墨LOGO。移动电源采取塑料外壳，造型圆润，整机没有棱角。右上角的挂绳实在也是自带数据线的一部分。
机身旁边两侧均为梯形面板，输出接口这一侧有USB-A、USB-C两接口，一枚激活按键，4颗电量指示灯。
另一侧是Lightning线材收纳槽，一根软胶材质的面条数据线收纳在此处。
线材完备伸出将近20cm，多数搭配移动电源的短线也采取相似的长度，利用起来比较方便。
机身自带国标插头，并且在插头处加入了增稳支撑构造，插在插座上更稳定，可折叠的设计也让携带更加方便。
仅需沿插头方形划入，收纳状态下插头就可以通过配件转换为其他规格的插头，这点设计很赞。
这样一来，IDMIX MR CHARGER 10000多合一移动电源就拥有了国标、英标、澳标、欧标四种插脚模式，纵然带上他去境外旅行也不怕没电啦。
移动电源底部丝印技能参数：
型号：CH05
AC输入：100-240V~ ,50/60Hz，0.45A
电池容量：10000mAh/37Wh
电池标称电压：3.7V
额定容量：6500mAh
Lightning线输出：5V/2.4A
USB-C输出：5V/3A
USB-A输出：5V/2A
尺寸：882989mm
利用的是ChargerLAB Power-Z MF001测试仪。从测试仪的屏幕中可以看到，该款数据线ASIC、PMU均为原装C48元件，评分为100分。
再来测试看看移动电源的USB输出接口支持的快充协议。利用Power-Z KT001读取IDMIX MR CHARGER 10000多合一移动电源的USB-A接口协议，其支持Apple 2.4A，三星5V/2A充电协议。
外接功率计统计移动电源利用自身插头充电，其功率到达了16.15W，对自身的充电速率较快。
IDMIX MR CHARGER 10000多合一移动电源还支持3口同时放电，能与小伙伴一齐分享电量。
二、IDMIX MR Charger 10000mAh二合一移动电源拆解

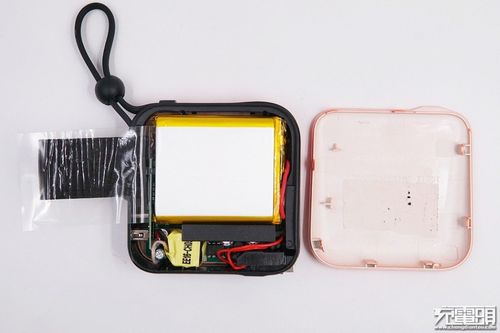

拆开产品的外壳，上面是电芯，下方为PCB板，中间有隔离设计。
电池表面还有一层玄色泡棉，作为构造缓冲。
取出电池，电池下面的PCB版通过3颗螺丝，固定在外壳上。
电池电芯来自GPC深圳格林德能源集团有限公司，单片容量为5000mAh，统共为2片并联，标称电压为3.7V。
USB Type-C、USB-A输出接口特写，阁下是4颗LED电量指示灯和电源开关键。输出接口通过一块小板与主板焊接在一起。
丝印1213的六角芯片为USB-A接口的协议IC。
高压侧电解电容。
一颗热缩管包裹的保险丝。
两颗电解电容规格为400V 15uF。
热缩管包裹的滤波电感。
PWM主控芯片的供电电容，10μF 50V。
Y电容特写。
变压器编码EE16-CH05。
福建省福芯电子 FX6005 低级PWM开关管一体化芯片，支持18W输出。
电解电容规格为1000μF 6.3V 。
固态电容规格为1000μF 6.3V。
PCB正面一览。
两颗DTM4606 MOS管，降压为电池充电或升压输出。
DTM4606 MOS管资料。
赛芯微XB8783A 多合一锂电保护芯片。
2R2贴片合金电感，采取10X10封装，降落温升提高效率。
无标单片机。
两颗8205 MOS管，掌握输出端口。
输入端有一颗“ABS10”整流桥。
东科DK45R15同步整流管，下方是阻容接管元件。DK5V45R15是一款大略高效率的同步整流芯片，只有A，K两个引脚，分别对应肖特基二极管PN管脚。芯片内部集成了45V功率 NMOS管，可以大幅降落二极管导通损耗，提高整机效率，取代或更换目前市场上等规的肖特基整流二级管。
拆解完毕。
充电头网拆解总结
IDMIX MR CHARGER 10000多合一移动电源造型圆润，配色时尚，小巧的机身内集成了充电器、数据线、移动电源三种类型产品，在外出携带时可以省下不少空间，轻装上路，堪称出行神器。性能方面，其集成了MFi认证的Lightning线、支持Apple 2.4A协议，对苹果用户非常友好。10000mAh 电池容量足够肆意用手机一整天，支持边充边放，为移动电源充能时插上手机，安歇过后两者都能量满满，体验极佳。
通过拆解可以看到，IDMIX MR CHARGER 10000采取两块PCB焊接而成，并且在高压侧电容与电池之间，还加入了隔离保护。内部做工也比较繁芜，整体构造稳定。IDMIX MR CHARGER 10000多合一移动电源除了移动电源与充电器还内置了线材，化繁为简出门说走就走，可以知足你在外出旅行嬉戏时的充电需求。
