一、序言
近年来，我国石油化工行业生产总体平稳，市场供需稳定，紧张经济指标增长好于预期，行业整体效益延续较好态势。随着石油化工项目越来越趋于大型化，储运罐区数量和规模近年来不断呈现上升趋势，且单体储罐规模和单体储量也越来越大，从罐区工程设计到日常安全管理都给石油化工企业提出了新的寻衅。石油化工罐区具有举动步伐规模大、种类多、可燃易爆有毒介质多等特点，雷达液位计作为罐区液位丈量仪表之一，其发射的电磁波可以在真空中传输，不须要传输介质，不受蒸汽、介质挥发等影响，近年来在石化行业中得到了广泛的运用。
二、雷达液位计先容

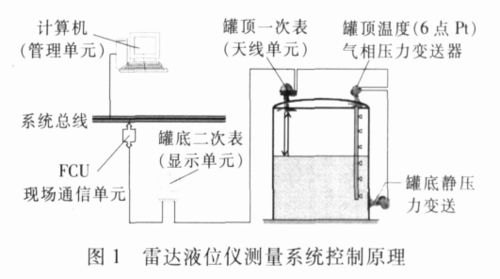

1.雷达液位计的事情事理发射-反射-吸收是雷达液位计的基本事情事理，现有雷达液位计有两种丈量办法，一种是调频连续波式，一种是脉冲式。调频连续波是在频域中进行旗子暗记剖析，脉冲式是在时域中进行旗子暗记剖析。两比较较，调频连续波的精度更高。
2.雷达液位计的丈量特点(1) 丈量范围广雷达液位计发射的波束可以在真空中传输，不须要传输介质，险些可以丈量所有介质，无论是液体还是固体、有毒或者堕落性介质，各种繁芜工况如高温高压、蒸汽、高粉尘、浆状、搅拌等均可以丈量。(2) 丈量准确度高波束角小，能量集中，增强了回波能力的同时，又有利于避开滋扰物，非打仗式雷达无任何部件与罐内的介质打仗，可以准确的丈量不同介质的液位。 (3) 丈量精度高根据雷达液位计的发射频率和发射角度不同，其丈量精度分别可以达到±5mm,±3mm,德创120G调频雷达液位计精度可达±1mm。(4) 安全节能微波发射功率很小，可被金属容器外壁静电屏蔽，因此可以不受任何限定地运用于各种场合，而且对人体无害。(5) 适用范围广从罐体形状来说，雷达液位计可以对柱形罐、球罐、卧罐、圆柱锥体罐等的液位进行丈量；从罐体功能来说，可以对储罐、缓冲罐、微波管、旁通管中的液位进行丈量。
三、雷达液位计的运用
雷达液位计根据丈量办法可以分为：导波雷达液位计（打仗式）、高频雷达液位计（非打仗式）、调频连续波雷达液位计（非打仗式）。根据天线形式来分可以分为：杆式/缆绳天线，锥体（喇叭型）天线、抛物面天线、透镜天线。不同的介质不同工况环境，对应不同的选型，选型精确才能达到最佳的丈量效果。
四、德创120GHz调频雷达液位计特殊先容
1. 120G调频雷达液位计DCRD1000B 先容
120GHz调频连续波雷达物位计采取10GHz的扫频带宽，由FPGA芯片硬件实现快速傅立叶变换打算，公司工程技能职员创造性地运用了衍射波分离和频谱细化算法实现技能，使得丈量精度50米内达到0.217mm（理论值），静空垂直反射面间隔分辨率8mm。DCRD1000B 采取PTFE透镜天线全密闭灌封设计，并很好地办理了天线近场辐射抑制的构造处理，这使得它有很好的方向性性能，波束角掌握在1度以内（批量性产品制造工艺差异，可能会偏差±0.3度旁边）。2.基本参数运用：液体、泡沫、强堕落性液体、食品卫生工况；固体、固体粉尘工况；高温高压工况。发射频率：120GHz～130GHz，调频扫描频率宽度10GHz；丈量范围：0.1-50/100/150m；丈量分辨率：0.008m；丈量精度：<±1mm；发射角度：1°（带透镜天线罩）；利用介电常数范围：1.0～100， 介质黏度 <1000cp；旗子暗记输出：4～20mA （with HART /MODBUS/PROFIBUS总线）或 RS-485；现场操作/编程：2.6”寸彩色阳光屏 / 4 按键可配置；过程温度/湿度：-60～200℃≤95%RH （高温型可选 -60～600℃）；外壳材质：铝合金 单腔或双腔（220VAC只配双腔表壳）；天线类型：透镜天线，PTFE/PEEK/PE 可配透镜天线护罩/防腐型天线过程压力：-1～5MPa； 电缆入口：M20x1.5；推举线缆：AWG18 或 0.75mm²；防护等级：IP67；防爆等级：Exia II CT6Ga、 Exd II CT6Gb；安装办法：M56x2螺纹 或 DN80法兰安装3.运用特点产品特殊适用于在高温高压反应釜环境下,采取罐外穿透丈量或通过石英玻璃隔离法兰进行透视式丈量；产品电磁波发射角小于1°,适宜于狭窄空间或导波管道丈量；产品可以达到150M丈量范围,适宜于超大储罐的丈量；产品具有极高的丈量精度,特殊适宜用于作为高精度计量级丈量；产品具有丰富的回波处理算法和各种工矿环境的履历数据;对强粉尘、蒸汽等极恶劣工况以及带搅拌、加热棒等分外过程仓储罐体运用,具有其他同类产品所没有的独特上风。
五、结语
石油化工储罐的液位丈量对精度和自动化程度哀求都很高，雷达液位计基于自身的上风，担保了液位丈量的精度、重复性、稳定性，为石油石化生产装置平稳运行奠定了良好的根本。
