单/双端口LVDS吸收器

符合VESA和JEIDA标准

LT8911EXB MIPI CSI/DSI转EDP旗子暗记转换芯片_通道_数据 LT8911EXB MIPI CSI/DSI转EDP旗子暗记转换芯片_通道_数据 通讯

1~2个可配置端口

LT8911EXB MIPI CSI/DSI转EDP旗子暗记转换芯片_通道_数据 LT8911EXB MIPI CSI/DSI转EDP旗子暗记转换芯片_通道_数据 通讯
(图片来自网络侵删)

每个通道4个通道和数据时钟

数据通道和极性交流

每个数据通道最大1.2Gb/s

支持6位或8位输入色深

支持输入De SSC(±5%@30KHz~80KHz)

eDP1.4发射机

符合VESA eDP1.4标准

以1.62Gbps(RBR)或2.7Gbps(HBR)支持1/2/4数据通道。

数据通道和极性交流

可选SSC 0.5%向下扩展输出

可配置和通电校准输出摆幅,以优化EMI

支持PWM背光掌握

赞助通道上的MCC

其他 :

单个1.8V电源

温度范围:−40°C至+85°C

采取9mm x 9mm QFN64包装与LT8911B完备pin to pin更换

2.概述

Lontium LT8911EX LVDS到eDP转换用具有单端口或双端口可配置LVDS吸收器,具有1个时钟通道和最多8个数据通道,每个数据通道以最大1.2Gbps的速率事情;最大输入带宽为9.6Gbps。
转换器对输入的LVDS数据进行反序列化,解码数据包并将格式化的视频数据流转换为符合VESA eDP1.4的单链路输出,具有1/2/4可配置的数据通道,支持RBR(1.62Gbps)和HBR(2.7Gbps)的链路速率。
内置可选SSC功能可减少EMI对EMI干系系统运用的影响。

LT8911EX采取前辈的CMOS工艺制造,并分别以0.5mm间距封装的9mmx9mmQFN64实现。
该包装符合RoHS标准,规定在−40°C至+85°C的温度范围内事情。

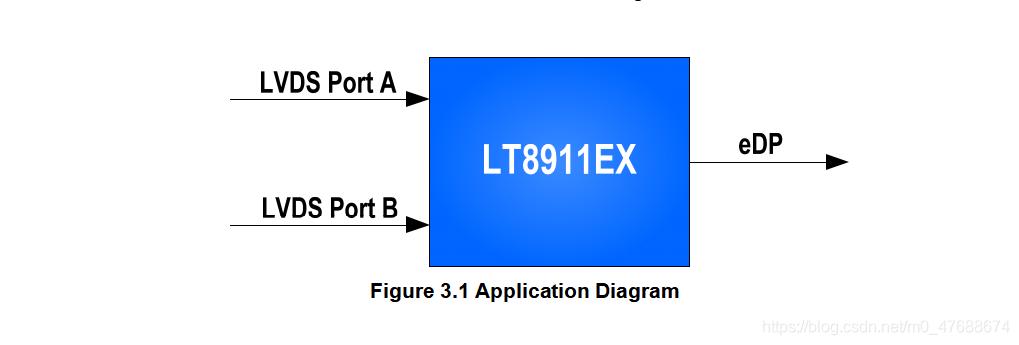

3.运用

移动系统

手机

数码摄像机

数码相机

个人媒体播放器

游戏
