ICN2053是专为小间距LED显示屏运用设计的16位PWM恒流驱动芯片，内置16KB数据存储SRAM。在具备传统PWM芯片的高刷新、高灰阶优点的同时，能够做到低至0.5mA的恒流输出，在亮度300cd以下时仍有精良的低灰度显示效果。ICN2053能够办理小间距显示屏的六大根本问题，也能够对传统PWM芯片束手无策的如高比拟耦合、跨板色差等具有出色的抑制能力，是当前性能最好的小间距专用PWM驱动芯片。
ICN2053具有极佳的性能和显示效果
ICN2053的高效能表示在以下三方面：第一是绝对性能参数，第二是肉眼不雅观察的低灰效果，第三是拍照时的真实还原。
绝对性能参数
传统的LED显示屏性能参数紧张包括刷新频率和灰度等级两个指标。由于刷新率自适应技能和强大的低灰度处理能力，ICN2053的刷新频率不再受传统PWM芯片3840刷新率限定，在32扫时最大可以达到4200Hz，16扫以下时最大可达8040Hz。灰度等级受GCLK频率所限，32扫最大为14bit，16扫最大为15bit，8扫达到16bit。
如果将灰度等级做一个扩展，分为帧灰度等级和行灰度等级。帧灰度等级便是传统的灰度等级，行灰度等级则表示的是一个行扫描周期灰阶比特数。行灰度等级直接决定了拍摄照片的品质。ICN2053的行灰度等级为8bit，而基本款和双锁存IC一样平常在4bit以下，拍摄照片时会造成严重的灰阶失落真。
低灰效果
ICN2053的低灰效果紧张通过低灰同等性、渐变高比拟度、高比拟耦合、跨板色差、笔墨鬼影肃清等效果来表示。以下效果照片来自两块p1.48模组，30扫，单个分辨率80x120，组合分辨率160x120。RGB驱动电流分别为：3.1mA，1.7mA，1.5mA。
(1)低灰均匀性。均匀性极佳，无色块和麻点。低灰3级拍摄。
(2)高比拟度，从下图能够看出：低灰足够暗，暗区足够宽，整体比拟度高;渐变线性度好;无低灰偏色和第一扫偏暗。
(3)高比拟耦合，高亮255级叠加到低灰3级，险些看不到高亮耦合。
(4)跨板色差，拖动渐变画面，低灰部分无明显色偏，无第一扫偏暗。

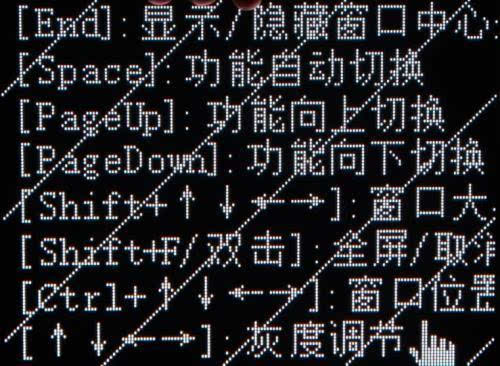

(5)笔墨鬼影肃清，它搭配任何行管均可肃清笔墨鬼影。
拍照效果
ICN2053由于刷新率不再受限，在高达4000Hz刷新率及8bit的行灰度等级浸染下，拍照效果无懈可击。
1/2000秒快门速率实拍
独占刷新率、低灰和电压自适应技能，让您轻松完成大屏调试。
传统PWM芯片的刷新率变革时，灰阶渐变会变得不平滑，涌现跳灰问题。ICN2053在业界创始刷新率自适应技能，刷新率改变时仍能保持最佳灰阶渐变效果。此技能打破了传统PWM芯片只能利用某些固定刷新率数值的限定，用户可以根据自己的实际情形选择刷新率数值，从而达到最佳显示效果。
传统PWM芯片调试界脸庞杂，没有清晰的调试思路，客户无法独立调试，每个项目都要请专业技能支持职员到场调试，费时费力。ICN2053通过低灰自适应技能，使得须要调试的参数减少到仅有3项，客户可轻松完成调试事情。以下是ICN2053调试界面与传统PWM芯片比拟图。
ICN2053调试界面
传统PWM芯片调试界面
不同的显示屏其供电电压会有差别，从3.7V-5V均有运用。传统PWM芯片在不同供电电压时，其低灰白平衡失落调，涌现第一扫偏暗和高比拟耦合变重等一系列问题。ICN2053的电压自适应技能完美办理了这一问题，无论供电电压如何调度，其显示效果保持不变。同时也办理了开关电源电压存在差别时，传统PWM芯片带来的低灰亮度不一致的难题。
ICN2053可以合营所有主盛行驱动方案，达到最佳显示效果。
ICN2053能适应任何行驱动和行消隐电路，无论是ICN2012，还是7258、4973、5907、7122、4051等所有电路都适用，且效果无差别。其产品封装形式为通用SSOP和QFN封装，无需改变PCB图纸。集创北方将向所有掌握器厂商开放掌握协议，能够给出统一推举设置界面。在客户不改变产品设计，不改变整体方案，不改变利用习气的情形下，ICN2053能够帮助客户轻松做召盘级小间距显示屏。
关于ICN2053：
性能概述：
1. 1-32扫内置SRAM ，16位PWM恒流驱动芯片
2. 供电电压：3.3-6V
3. 电流范围：0.5-25mA@VDD=5V，0.5-10mA@VDD=3.3V;
4. 电流精度：通道间±1.5%(最大值)，芯片间±2%(最大值)
5. 电流增益：12.5%-200%，8bit。
6. 范例灰度等级14bit，范例刷新率3840Hz。
六大根本功能：
1. 肃清下鬼影
2. 肃清低灰偏色
3. 肃清第一扫偏暗
4. 肃清低灰色块
5. 改进低灰麻点
6. 肃清开路十字架
六大特色功能：
1. 肃清笔墨鬼影
2. 高比拟度
3. 高比拟耦合轻微
4. 跨板色差小
5. 刷新率自适应
6. 电压自适应
