本文倒不是先容这款器件，而是谈谈它运用于收音机电路中，所涉及到的输入中的调谐回路中的电路问题。

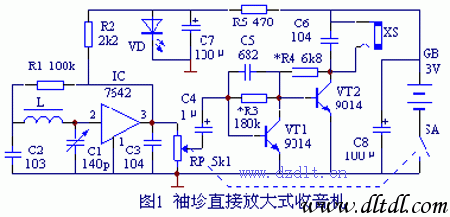

请看图1，这个是芯片7642范例的收音机电路。它的调谐回路便是由，可变电容器C1与电感线圈所组成的。电路很清晰地显示，可变电容器两端与电感两端，分别连接后串接到7642芯片的输入脚2的。
图1
（图片来自网络侵删）
这里，我们须要把稳的是可变电容器的接法！
请看下面图2，看看可变电容器C1在这个电路中是怎么接的。可变电容器C1的连接和上面先容的图1中的接法可就大不一样啦！
图2这个电路，在网络上也是常见到的，笔者曾有一篇文章插图还采取过它。是否有爱好者照此电路实验安装过，不得而知。
图2
来看看图2电路中可变电容器C1的接法，可变电容器它是一端接在电感一端后，连到7642芯片的输入1脚上，这和图1中的接法是一样的。但是，它的另一端则是直接接在地端上了，便是电源的负极，在这里该节点也称为公共端。可变电容器的目前接地的这一端，按图1所示该当是连接在电感的其余一真个！
它为什么改接到地线上了呢？如果撤除公共端不论，那么这个调谐输入回路，则是由可变电容器与电容器C2串联后接与电感上组成的！
按一样平常的电调谐回路事理，以及一样平常的收音机电路，那么，图1该当是精确的！
那么为什么会有图2的接法呢？这个电路是否有问题呢？它的这种接法有什么其他考虑呢？即便这种接法，可以收到广播电台，估计至少中波波段范围是不对的！
收到的电台的频率估计也该当是不准的！
图3
