8口1000M交流机方案

24口1000M交流机方案

在选定方案后，开始阅读其datasheet，该款芯片内部自带8051内核、可选用外部的EEPROM、或SPI FLASH在上电或复位的时候进行配置干系以太网信息。
每路端口都有三种状态指示灯：连接状态、1000M状态、100M状态。
芯片需同时供应3.3V和1.1V两个电压，且供应的电流不应少于2A。
为此选用MPS的电源芯片MP2223，该DC/DC降压芯片可同时输出3A/2A两路电源，电压可通过反馈电阻进行调度，通过调节两路的反馈电阻，让两路分别输出1.1V/3A、3.3V/2A。
电源的设计方案如下图所示。
详细参数打算可参考该芯片的datasheet。

MP2223两路输出参考设计

事理图设计完后，便是PCB的layout事情了，这是一个体力活。
须要耐力、心细。
经由一天的奋战板子画好了。
3D效果如下。
所有网络差分线须要掌握阻抗在100ohm。

8口1000M交流机3D图

由于交流机芯片在事情时功率较大，有较大的发热量，考虑到安装和本钱问题，采取在芯片上面放置散热片，省略风扇。

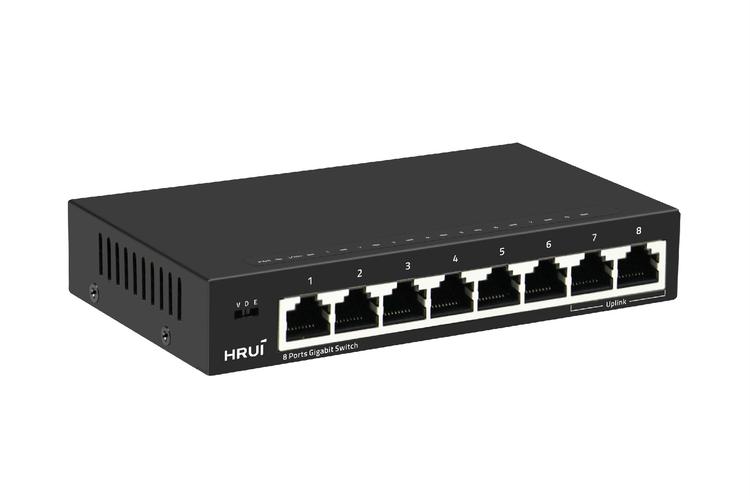

成品效果图
