慧能泰HUSB360不仅轻薄大略单纯，而且功能强大，具有高度整合性、关键功能突出的特点，是各种Type-C供电设备的inbox电源适配器的最佳之选。

HUSB360特点总结如下：

慧能泰HUSB360芯片适用于USB Type-C电源供电器，包括条记本电源适配器、平板和手机警能充电器，还支持Type-C供电的设备，如游戏机、无人机、音箱和电动工具等。

慧能泰HUSB360A和HUSB360B引脚定义如图1.所示，个中HUSB360A适用于带Type-C母座的运用，而HUSB360B适用于带Type-C公头和充电线（Captive cable）的运用。

图1. HUSB360引脚定义

慧能泰HUSB360已经取得 USB-IF PD3.0 PPS认证，TID号为5053。
图2.给出了HUSB360的PD3.0认证信息截图。

图2. HUSB360的PD3.0认证信息

图3.和图4.分别给出了HUSB360A和HUSB360B的系统运用框图。
个中HUSB360A适用于不带线的PD充电器运用。
而HUSB360B适用于带线的PD适配器运用。

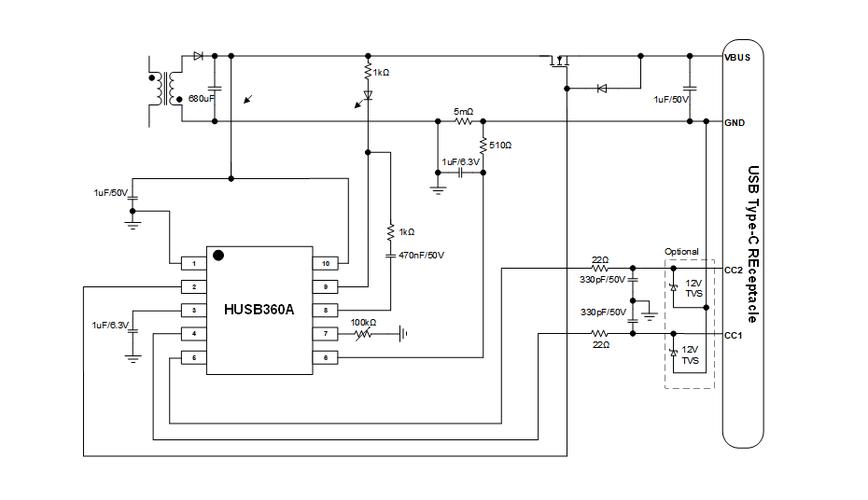

图3. HUSB360A系统运用框图

图4. HUSB360B系统运用框图

慧能泰和GaN Systems（氮化镓系统）公司联合开拓了一个65W的GaN PD参考设计。
图5.是HUSB360A PD小板的实物照片，该小子板可以直接用于GaN Systems 65W PD参考设计中；图6.是搭载HUSB360A的65W GaN PD系统框图；图7.是65W GaN PD实物照片。

参考设计包含外壳的尺寸是48mm×48mm×25mm，功率密度高达18.5 W/in3，整机达到58CC。
峰值效率高达93.6%，性能突出。
采取慧能泰HUSB360A 小子板搭配GaN Systems GaN器件的65W参考设计可以达到以下上风：

1、一流的性能参数（效率>93.6%，功率密度18.5W/in3, 表面温度低于70度等）

2、兼容更多PD协议

3、低本钱，采取QR Flyback电路和慧能泰PD掌握器

4、本地化技能做事

理解干系技能细节，可以联系慧能泰技能支持工程师。
亦或者登录GaN Systems 干系参考设计网站：GS-EVM-CHG-65WQR-GS1 Evaluation Board | GaN Systems

图5. HUSB360 PD小板用于GaN Systems 65W PD 参考设计

图6 搭载HUSB360的65W GaN PD系统框图 （原边采取GaN Systems GS-065-011-1-L氮化镓器件）

图7. 65W GaN PD实物照片

关于慧能泰

慧能年夜半导体专注于高性能仿照和稠浊旗子暗记集成电路的定义、开拓和商业化推广，公司团队在工业级电源芯片领域有十多年的开拓履历，核心成员来自ADI、TI等国际顶尖的半导体设计公司。

公司致力于打造USB-C PD快充生态链整体办理方案，已经开拓出十多款高性能的eMarker及PD快充芯片并顺利实现量产，广泛运用于充电适配器、高品质线材及各种移动设备中。
紧张产品型号包括：

在持续为客户供应高性价比产品的同时，逐步建立起严格的质量管理体系，公司将持续加深与行业头部客户的长期计策互助。
