TTL比较CMOS带载能力更强，可用于直接点亮数码管。但功耗稍大点，其余HCT573价格比HC573稍贵。
三态是高电平、低电平、高阻态。不是清楚的话可以大略理解为输出引脚接电源（高电平）、接地（低电平）、悬空（高阻态）
图1-高电平输出
（图片来自网络侵删）
图2-低电平输出
图3-高阻态

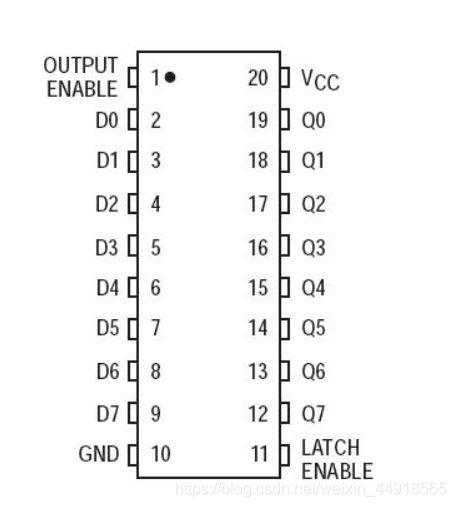

引脚图如下
图4-ssop等引脚图
图5-qfn引脚图
图1是dip、sop等封装的引脚，图2是qfn封装的引脚。大略来记便是蜈蚣脚的封装引脚看图1即可。
引脚名称如下图
图6-引脚中文名称
三态输出使能端（1）：
此脚高电平时输出变为高阻态，低电平时输出随输入变高/低电平。
数据输入端（2~9）、锁存输出端（12~19）：
HC573：Vin≥VCC0.53输出高电平
Vin≤VCC0.46输出低电平
HCT573：Vin≥1.6V 输出高电平
Vin≤1.2V 输出低电平
以上是大概数值，实际与环境有关，更准确的数值需看规格书
锁存使能端（11）：
此脚高电平时输出随输入变革，变为低电平时输出锁存为当前已经建立的数据。
地（10）：
接地
电源（20）：
极限值：-0.5~7V
推举事情值：HC573 ― 2V~6V
HCT573― 4.5V~5.5V
以下是封装尺寸图
DIP-20
SO-20
SSOP-20
TSSOP-20
DHQFN-20
