场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见利用的也便是增强型的MOS管.
下图为MOS管的标识

我们主板中常用的MOS管G D S三个引脚是固定的。。。不管是N沟道还是P沟道都一样。。。把芯片放正。。。从左到右分别为G极D极S极!如下图:

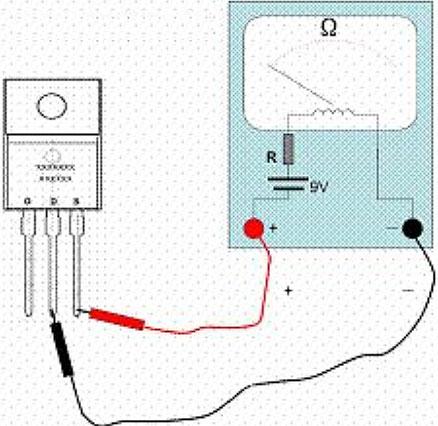

用二极管档对MOS管的丈量。。。首先要短接三只引脚对管子进行放电。。。
1然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..解释此管为N沟道..
2黑笔不动..用红笔去打仗G极测得数值为1.
3红笔移回到S极.此时管子该当为导通...
4然后红笔测D极.而黑笔测S极.该当测得数值为1.(这一步时要把稳.由于之前丈量时给了G极2.5V万用表的电压..以是DS之间还是导通的..不过大概10几秒后才规复正常...建议进行这一步时再次短接三脚给管子放电先)
5然后红笔不动.黑笔去测G极..数值该当为1
到此我们可以剖断此N沟道场管为正常
有的人说后面两步可以省略不测...不过我习气性把五个步骤全用上。。。当然.对然P沟道的丈量步骤也一样...只不过第一步为黑表笔测S极.红表笔测D极..可以测得500多的数值...
丈量方法描述到此结束....
