1、VEEG/VGL/ voff：-6V -TFT组件关闭GATE的电压给GATE利用。
2、VGH/VDDG/Von：GATE ON掌握电压，这个电压一样平常是16v-32v等。
3、VCOM：3.6V-5v基准共通电压和阶调电压的差值来驱动液晶，给面板利用。为了不让电源瞬间的开与关，而引起内部组件溘然承受过大的电流而毁坏 IC，因而再TURNON和 TURNOFF的个电压启动顺序必须符合先后顺序。

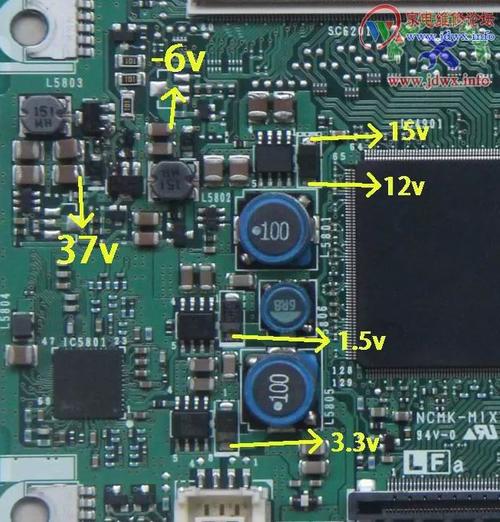

（图片来自网络侵删）
4、 VDD：3.3V 、5.0V、12V数字电路部分供电电源。VDD+5V表示5V。
5、VDDA/AVDD/VDA:仿照电源 , 9.2V-13V为灰阶调电压的最大值，再转成个阶调所需电压给 SCANIC的GAMMA电压。
6、GM1---GM14:GAMMA校正电压，该电压为分级的阶梯形
式的电压。用V1-V14来表示。
（1）M/POL：液晶驱动极性转换旗子暗记，用于产生VCOM旗子暗记。
（2）GVON,GVOFF时序掌握旗子暗记，是由时序掌握芯片发出的。
（3）PWRONC/DC转换IC开启旗子暗记，这个旗子暗记是有时序芯片发送出来的。
屏的常见故障：
1、白屏：检讨VDD、VDA的电压为0或者低。
2、幕涌现彩条竖条、满屏竖条、杂波淡淡的图像、有时候黑屏：检讨VGH电压。
3、满屏竖条、并杂有图像、并下部竖条无图像：检讨VGL电压为0v、或者电压偏低。
4、图像暗淡、比拟度差：检讨 VGH偏低。
5、白屏：检讨多为校正电压全为0v、全为VREF电压。
6、负像：某个或者多个校正电压偏低。
7、亮度偏高、负像：检讨 多为VCOM电压
