沙子:硅是地壳内第二丰富的元素,而脱氧后的沙子(尤其是石英)最多包含25%的硅元素,以二氧化硅(SiO2)的形式存在,这也是半导系统编制造家当的根本。

硅熔炼:12英寸/300毫米晶圆级,下同。
通过多步净化得到可用于半导体知道质量的硅,学名电子级硅(EGS),均匀每一百万个硅原子中最多只有一个杂质原子。
此图展示了是如何通过硅净化熔炼得到大晶体的,末了得到的便是硅锭(ingot)

图解intel芯片分娩全过程完全是高科技不懂啊其实是太神奇了_光刻_晶圆 图解intel芯片分娩全过程完全是高科技不懂啊其实是太神奇了_光刻_晶圆 通讯

单晶硅锭:整体基本呈圆柱形,重约100千克,硅纯度 99.9999%。

图解intel芯片分娩全过程完全是高科技不懂啊其实是太神奇了_光刻_晶圆 图解intel芯片分娩全过程完全是高科技不懂啊其实是太神奇了_光刻_晶圆 通讯
(图片来自网络侵删)

硅锭切割:横向切割成圆形的单个硅片,也便是我们常说的晶圆 (Wafer)。
顺便说,这下知道为什么晶圆都是圆形的了吧?

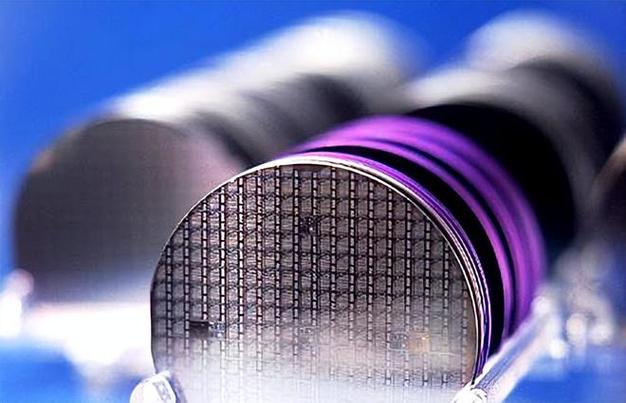

晶圆:切割出的是晶圆经由抛光后变得险些完美无瑕,表面乃至可以当镜子。
事实上,intel自己并不生产这种晶圆,而是从第三方半导体企业那里直接购买成品,然后利用直接的生产线进一步加工,比如现在主流的45nm HKMG(高K金属柵极)。
值得一提的是,intel公司创立之初利用的晶圆尺寸只有2英寸/50毫米

光刻胶(Photo Resist):图中蓝色部分便是在晶圆旋转过程中浇上去的光刻胶液体,类似制作传统胶片的那种。
晶圆旋转可以让光刻胶铺的非常薄、非常平。

光刻:光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下,变得可溶,期间发生的化学反应类似按下机器相机快门那一刻胶片的变革。
掩模上印着预 先设计好的电路图案,紫外线透过它照在光刻胶层上,就会形成微处理器的每一层电路图案。
一样平常来说,在晶圆上得到的电路图案是掩模上图案的四分之一。

光刻:由此进入纳米尺寸的晶体管级别。
一块晶圆上可以切割出数百个处理器,不过从这里开始把视野缩小到个中一个上,展示如何制作晶体管等部件。
晶体管相称于开关,掌握着电流的方向。
现在的晶体管已经如此之小,一个针头上就能放下大约3000万个。

溶解光刻胶:光刻过程中曝光在紫外线下的光刻胶被溶解掉,打消后留下的图案和掩模上的同等

蚀刻:利用化学物质溶解掉暴露出来的晶圆部分,而剩下的光刻胶保护着不应该蚀刻的部分。

打消光刻胶:蚀刻完成后,光刻胶的义务发布完成,全部打消后就可以看到设计好的电路图案。

光刻胶:再次浇上光刻胶(蓝色部分),然后光刻,并洗掉曝光的部分,剩下的光刻胶还是用来保护不会离子注入的那部分材料。

离子注入(ion implantation):在真空系统中,用经由加速的,要掺杂的院子的离子照射(注入)固体材料,从而在被注入的区域形成分外的注入层,并改变这些区域的硅的导电性。
经由电场加速后,注入的离子流的速率可以超过30万千米每小时。

打消光刻胶:离子注入完成后,光刻胶也被打消,而注入区域(绿色部分)也已掺杂,注入了不同的原子。
把稳这时候的绿色和之前已经有所不同。

晶体管就绪:至此,晶体管已经基本完成。
在绝缘材(品赤色)上蚀刻出三个孔洞,并添补铜,以便和其它晶体管互连。

电镀:在晶圆上电镀一层硫酸铜,将铜离子沉淀到晶体管上。
铜离子会从正极(阳极)走向负极(阴极)。

铜层:电镀完成后,铜离子沉积在晶圆表面,形成一个薄薄的铜层。

抛光:将多余的铜抛光掉,也便是磨光晶圆表面。

金属层:晶体管级别,留个晶体管的组合,大约500纳米。
在不同晶体管之间形成复合互连金属层,详细布局取决于相应处理器所须要的不同功能性。
芯片表面看起来非常平滑,但事实上可能包含20多层繁芜的电路,放大之后可以看到极其繁芜的电路网络,形如未来派的多层高速公路系统。

晶圆测试:内核级别,大约10毫米/0.5英寸。
图中是晶圆的局部,正在接管第一次功能性测试,利用参考电路图案和每一块芯片进行比拟。

晶圆切片(Slicing):晶圆级别,300毫米/12英寸。
将晶圆切割成块,每一块便是一个处理器的内核(Die)。

丢弃瑕疵内核:晶圆级别。
测试过程中创造的有瑕疵的内核被抛弃,留下无缺的准备进入下一步。

装箱:根据等级测试结果将同样级别的处理器放在一起装运。
