俄罗斯制造Elbrus处理器已经有好几年了。对付我们这些身处俄罗斯之外的人来说，它的外壳下究竟是什么，大多是一个很大的问号。这些芯片是为定制的做事器和办公电脑而设计的，每每是按照俄罗斯政府的指示和哀求来制造的。从俄罗斯超级打算机事宜的文件中，我们已经瞥见过这种设计，然而这些都是几年前的事了。如果你不在俄罗斯，你无论如何也不可能拿得手。不过，最近我们把稳到网上列出了最新Elbrus-8CB处理器设计的最新编程指南。
在本周发布的最新在线编程指南中，详细先容了最新的Elbrus-8CB芯片，该芯片基于台积电28nm工艺打造，采取333mm2的设计，拥有8个核心，主频为1.5GHz。根据文件显示，峰值吞吐量为576 GFLOPs的双精度，该芯片供应了4个通道的DDR4-2400，可以达到68.3 GB/s。L1和L2缓存是私有的，有64 kB的L1-D缓存、128 kB的L1-I缓存和512 kB的L2缓存。L3缓存由各核之间共享，每核2MB，共计16MB。该处理器还支持4路做事器多处理器组合，但是没有透露是什么协议或带宽。

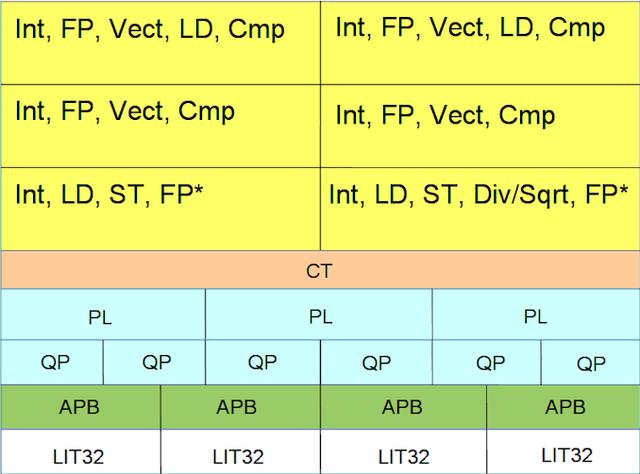

这是一个专注于编译器的设计，很像英特尔的Itanium，大部分优化都发生在编译器层面，这常日不会使产品得到成功。2015年的文档指出，Elbrus设计的一个持续目标是x86和x86-64二进制翻译，开销只有20%，可以完备支持x86代码以及x86操作系统，包括Windows7。该内核有6个实行端口，个中很多端口都是多端口。例如，个中4个端口可以做加载端口，2个端口可以做存储端口，但都可以做整数操作，大部分可以做浮点操作。个中4个端口可以做比较运算，这4个端口也可以做向量打算。
不过，更大的问题是，这些由国家帮助的处理器开拓项目中，有多大的可能性能在规模上取获胜利。理论上来说，国家帮助的集团该当是资金最充足的，然而，纵然天下上有那么多钱，仍旧须要工程师来完成事情。
