MS7705/MS7706 是一款用于低频丈量的模数转换器。
它采 用了Σ-Δ转换技能实现了输出结果为 16 位的无失落码。
事情电压范 围为 2.7V-3.3V 或 4.75V-5.25V。
MS7705/MS7706 非常适宜用于智能，微掌握器，或者基于 DSP 的系统。
它可通过串行接口来设置增益，旗子暗记极性，及输出速率率。
可以进行系统校准和系统校准来肃清系统的增益和偏移偏差， 在待机模式下的功耗范例值为 20μW。

紧张特点

MS7705：2 个全差分输入通道

MS7706：3 个伪差分输入通道

输出 16 位无失落码

0.003%非线性

可编程的增益前端：增益后端 1 到 128

3 线串口： SPI、QSPI、PMICROWIRE、DSP兼容

2.7 V 到 3.3 V 或 4.75 V 到 5.25 V 的事情电压

在 3V 的电源电压下最大功耗为 1mW

待机电流最大为 8μA

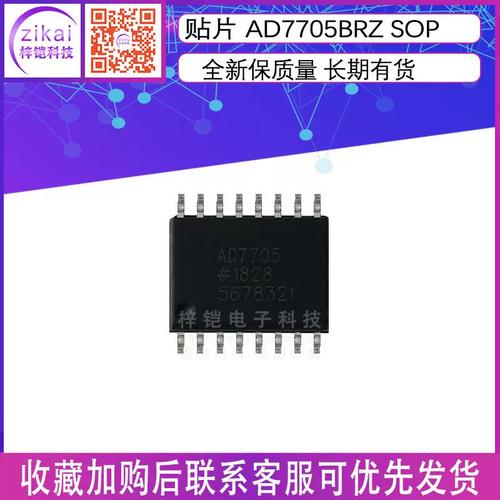

MS7705采取SOP16，DIP16封装

MS7706采取DIP16封装

运用

压力丈量

温度丈量

电池监控

智能发送器

以下为产品引脚分布及内部框图

内部框图

功能描述

片内寄存器

MS7705/7706 片内包括 8 个寄存器，这些寄存器通过器件的串行口访问。
第 1 个是通信寄存器， 它管理通道选择，决定下一个操作是读操作还是写操作，以及下一次读或写哪一个寄存器。
所有玉器 件的通信必须从写入通信寄存器开始。
上电或复位后，器件等待在通信寄存器上进行一次操作。
这 一写到通信寄存器的数据决定下一次操作是读还是写，同时决定这次读操作或写操作在哪个寄存器上 发生。

以是，写任何其它寄存器首先要写通信寄存器，然后才能写选定的寄存器。
所有的寄存器（包 括通信寄存器本身和输出数据寄存器）进行读操作之前，必须先写通信寄存器，然后才能读选定的寄 存器。
此外，通信寄存器还掌握等待模式和通道选择，此外 DRDY 状态也可以从通信寄存器上读出。
第 2 寄存器是设置寄存器，决定校准模式、增益设置、单/双极性输入以及缓冲模式。
第 3 个寄 存器是时钟寄存器，包括滤波器选择位和时钟掌握位。
第 4 寄存器是数据寄存器，器件输出的数据从这个寄存器读出。
末了一个寄存器是校准寄存器 器，它存储通道校准数据。

通信寄存器

(RS2,RS1,RS0=0,0,0) 通信寄存器是一个 8 位寄存器，既可以读出数据也可以把数据写进去。
写上去的数据决定下一次 读操作或写操作在哪个寄存器上发生。
一旦在选定的寄存器上完成了下一次读写操作或写操作，接口返回 回到通信寄存器吸收一次写操作的状态。
这是接口的默认状态，在上电或复位后，MS7705/7706 就处 于这种默认状态等待对通信寄存器一次写操作。
在接口序列丢失的情形下，如果在 DIN 高电平的写操 持续了足够长的韶光（至少 32 个串行时钟周期），MS7705/7706 将会回到默认状态。

电路解释

MS7705/7706 是一种片内带数字滤波的Σ-Δ模/数转换器，旨在为宽动态范围丈量、工业掌握或工 以掌握中的低频旗子暗记的转换而设计的。
它包括一个Σ-Δ（或电荷平衡）MSC、片内带静态 RAM 的校准 微掌握器、时钟振荡器、数字滤波器和一个双向串行通信端口。
该器件的电源电流仅为 320μA，使得 它空想地用于电池供电的仪器中。
器件具有两种可选电源电压范围分别是 2.73.3V 或 4.755.25V。

MS7705/7706 包括 2 个可编程增益全差分仿照输入通道，MS7706 包括 3 伪差分仿照输入通道 道。
输入通道的可选增益为 1、2、4、8、16、32、64 和 128，当基准输入电压为 2.5V 时许可器件接 受 0mV+20mV 和 0V+2.5V 之间的单极性旗子暗记或±20mV 至±2.5V 范围内的双极性旗子暗记。
基准电压为 1.225V 时，在单极性模式下，输入范围是 0mV+10mV 至 0V±1.225V，双极性模式下，输入范围是 ±10mV±1.225V。
解释：双极性输入范围是相对付 AIN(-)的，对 MS7706 而言是相对付 COMMON 的而 不是对 GND 的。

输入到仿照输入真个旗子暗记被持续采样，采样频率由主时钟 MCLK IN 的频率和选定的增益决定。
电 荷平衡模/数转换（Σ-Δ调制器）将采样旗子暗记转化为占空比包含数字信息的数字脉冲链。
仿照输入真个 可编程增益功能合营Σ-Δ调制器，改动输入的采样频率，以得到更高的增益。
Sinc3 低通数字滤波器处 理Σ-Δ调制器的输出并以一定的速率更新输出寄存器，这速率由滤波器第一个陷波的频率决定。
输出数 据可以从串行端口上随机地或周期性地读出，读出速率可为不超过输出寄存器更新速率的任意值。
数 字滤波器的第一个陷波频率（以及-3dB 频率）可以通过设置寄存器的 FS0 和 FS1 编程。
当主时钟的频 率为 2.4576MHz 时，第一陷波频率的可编程范围为 50Hz500Hz，-3dB 频率的范围为 13.1Hz131Hz。
主 时 钟 频 率 为 1MHz 时 ， 第 一 陷 波 频 率 的 可 编 程 范 围 为 20Hz  200Hz ， -3dB 频 率 的 范 围 为 5.24Hz52.4Hz。

下图 是 MS7705 的基本连接电路图，如图所示，仿照电压为+5V；精密的+2.5V 基准电压 MS780 为 器件供应基准源。
在数字旗子暗记这边，器件被配置成三线事情，CS 接地。
石英晶体或陶瓷谐振器供应主 时钟源。
在绝大多数情形下，须要在晶体或谐振器上连接一个电容器以担保在基本事情频率的泛音 时，不产生振荡。
电容器的电容值随制造商的哀求而变革。
此配置同样适用于 MS7706。

范例运用图

压力丈量

MS7705/7706 的一个范例运用便是压力丈量。
下图所示是 MS7705/7706 与一个压力传感器一起 利用的情形。
压力传感器被安装在一个桥式电路中，在它的 OUT(+)和 OUT(-)端输出差分输出电压。
当 在传感器上加上满标度压力(300mmHg)时，差分输出电压（即 IN(+)和 IN(-)两端之间的电压）是输入电 压的 3mV/V。
假定勉励电压是 5V，则传感器的满标度输出电压是 15mV。
桥式电路的勉励电压还用来 为 MS7705/7706 产生基准电压。
因此，勉励电压的变革不会造成系统内的偏差。
图 10 中，当两个电 阻值分别为 24kΩ和 15kΩ时，勉励电压为 5V 时，MS7705/7706 产生的基准电压为 1.92V。
器件具有 128 的可编程增益时，

MS7705/7706 的满标度输入幅度应是 15mV。
此值与传感器的输出范围有关。

MS7705/7706 的第二个通道可作为一个赞助通道以丈量另一个变革，如温度，下图所示。
这个次级 通道可以用来调度初次通道的输出旗子暗记，以便肃清温度对系统的影响。
