任天国Switch Lite游戏机采取了英伟达定制的Tegra处理器，其采取5.5英寸的电容触控LCD屏幕，分辨率为1280×720。内部存储空间为32GB，通过扩展最多可以增加2TB的存储空间。支持802.11 a/b/g/n/ac WiFi、蓝牙4.1和NFC，通过USB-C接口充电，同时还有3.5毫米耳机孔。任天国Switch Lite内部电池最多可以支持7小时的续航。

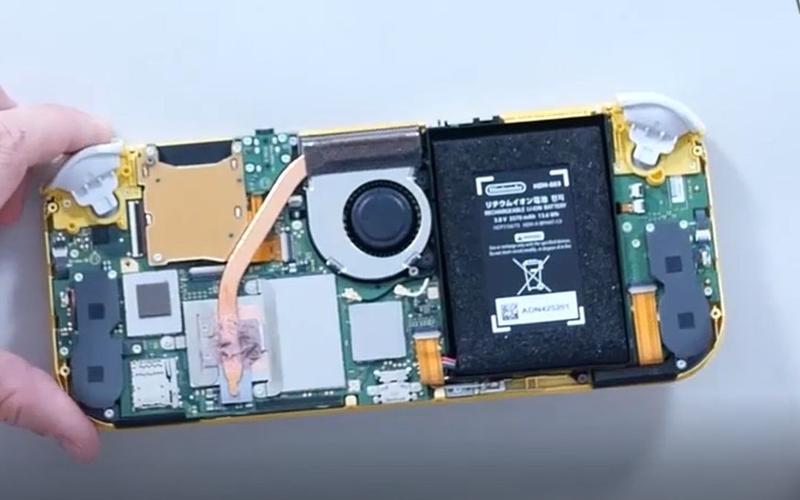

通过X光我们看到任天国Switch Lite内部构造比较于手机更加的宽裕，同时电池、散热铜管和风扇霸占比较明显的位置。Switch Lite采取的是分外的三角螺丝固定，因此用户想要自己拆开研究一番还是须要一些专业工具的支持的。
拆掉黄色的外壳后，则是一大片的金属保护壳保护着主板核心区，当然，这部分彷佛也并不难卸下。拆下后我们看到Switch Lite保留的SD卡槽，本身Switch Lite机身存储并不大，比较于Switch取消SD卡接口，Switch Lite新增的SD卡能更好的进行扩展。当然，这并不是什么值得表扬的事情。如果从专业角度来看，Switch Lite的SD卡接口是直接焊接在主板上的，比较于现阶段模组化的趋势，这无疑是一种倒退。
比拟Switch，我们看到Switch Lite的主板区域电池放置是正向的，而Switch的电池则是倒过来放的，当然，这里Switch Lite的电池更小。卸开电池我们看到，任天国Switch Lite电池只有3750mAh。
任天国Switch Lite电池与机身粘贴的部分，还有类似无纺布的双面胶。
散热铜管以及风扇部分很随意马虎卸下，原以为Switch Lite不会有这么全面的散热系统，但是任天国还是给Switch Lite装了一个比Switch更小一号的风扇。
其余，L键和R键用的是薄膜按键，干系的触发器直接是在PCB板上的，这比Switch用起来手感差很多。
扬声器部分则基本上和Switch没有太多差异。
侧边的小PCB版则是直接与摇杆组建相连，拆开后创造，Switch Lite的摇杆与Switch的摇杆基本无异，其内部的金属触点比Switch稍眇小一些，当然，任天国这次可能用了更加耐用的材料。
接下来是主板部分，这部分仅用螺丝固定，很随意马虎拆卸。
主板正面赤色部分则是任天国定制的英伟达Tegra处理器；橙色部分则是2个三星DDR4内存，统共4GB；黄色部分则是三星32GB eMMC闪存；绿色部分是意法半导体的NFC芯片；浅蓝色部分是瑞昱的音频解码芯片，深蓝色是赛普拉斯的WiFi和蓝牙芯片。
主板背面芯片都比较小，赤色部分是意法半导体的微掌握器；橙色部分是B1913 GCBRG HAC STD T1056719A1；黄色部分是马克西姆电源管器模块；浅绿色是M92T36 PMIC；浅蓝色是德州仪器的电池充电管理模块。
屏幕部分用翘片很随意马虎就能将外侧的保护壳玻璃板取下，取下后便是显示器部分了。
总的来讲，Switch Lite拆卸起来并不难，内部大多数零件都是通过螺丝固定，一些组件也是模块化设计的，都可以独立改换。电池虽然被双面胶固定，但是很随意马虎取下，显示器和屏幕外部并未直接在一起，但是粘结相比拟较紧实。当然，SD卡模块和闪存是直接焊在主板上的，这就给维修带来难度，其余，三角形的螺丝给维修带来了一定的寻衅。终极iFixit给Switch Lite的易修度打出6分的分数。
