一、eeco多功能扩展坞外不雅观
包装盒正面印有eeco品牌和Type-C - Hub产品名称。
产品已经通过了FCC认证和CE认证。
打开包装盒，内部利用纸盒对产品进行固定保护。
包装内全部东西一览，包括扩展坞、利用解释书和感谢小卡片。
eeco这款扩展坞自带USB-C线缆，机身壳采取PC阻燃材质，表面哑光处理，两侧半圆弧面设计，顶面印有eeco品牌logo和接口标识。
底面上印有产品型号、SN码和认证信息。

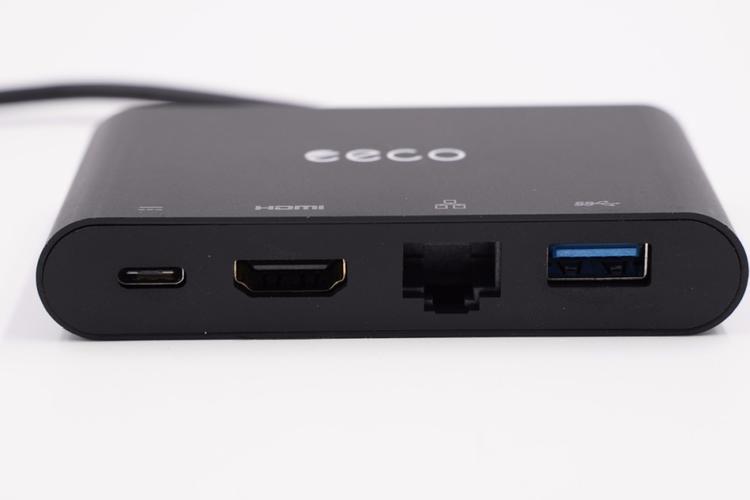

机身前端设有USB-C、HDMI、RJ45和USB-A四个接口，接口旁都印有对应标识。
线缆和机身连接处做了抗弯折处理。
USB-C公头特写。
二、eeco多功能扩展坞拆解
机身前端外壳采取卡扣进行封装。
将PCB板取出，四个接口均为沉板过孔设计，以降落机身厚度。
PCB板正面一览。
PCB板背面一览。
矽力杰 SY7304 升压转换器，支持1MHz开关频率。
矽力杰 SY7304 详细资料。
1R5升压电感。
APEC富鼎4435GYT MOS，PMOS，耐压30V，导阻21mΩ，用于供电切换。
富鼎4435GYT资料信息。
矽力杰 SY8286A 同步降压转换器。
矽力杰 SY8286A 详细资料。
阁下的1R5电感特写。
VIA威盛电子VL813-Q7，USB3.0 集线器芯片，将一起旗子暗记分成4路，给USB接口和网卡转换芯片利用，芯片内置稳压器。
威盛VL813资料信息。
MXIC旺宏25L512E存储器，存储集线器芯片配置。
旺宏25L512E资料信息。
25.000MHz无源晶振，为USB HUB芯片供应时钟。
USB-C口母座特写，内部夹钢片更加耐用。
Parade谱瑞PS176HDM DP转HDMI芯片，将USB-C口中的DP旗子暗记转为HDMI输出，充电头网理解到，该芯片支持HDMI2.0标准，可以做到4K 60Hz输出。其余转换芯片与HDMI接口之间还有ESD二极管阵列保护，防止静电击穿破坏转换芯片。充电头网理解到采取这款芯片的还有遐想USB-C迷你集线器、华为高清投屏连接线（CP76）、Moshi摩仕 USB-C多媒体转接器等产品。
HDMI接口特写。
REALTEK瑞昱RTL8153，网卡桥接芯片，用于USB转换成网卡，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。
瑞昱RTL8153规格资料。
阁下是一颗25.000MHz无源晶振，为网络桥接芯片供应时钟。
网络隔离变压器，用于增强旗子暗记，抗滋扰，并且对USB转网口芯片还有保护浸染。
RJ45接口特写。
旺宏 MX25L1606E 存储器芯片。
旺宏 MX25L1606E详细资料信息。
旺宏25L512E存储器芯片。
丝印Nb7BA的芯片。
VIA威盛VL101-Q4，增强的DP交替模式芯片与Type-C接口掌握器，用于DP Alt模式的视频输出。
威盛VL101-Q4资料信息。
USB-A端口的过流保护IC。
全部拆解完毕，来张百口福。
充电头网拆解总结
eeco 1A1C四合一多功能扩展坞自带USB-C线缆，机身壳哑光处理，两侧弧面设计利用不硌手。产品整体小巧扁平，不占用桌面空间。这款扩展坞集成了USB-C、USB-A、HDMI、RJ45四个利用最频繁的接口，知足日常办公的基本活动需求。
充电头网通过拆解创造，扩展坞内部采取了富鼎4435GYT、谱瑞PS176HDM DP转HDMI 转换芯片、瑞昱RTL8153网络桥接芯片、威盛VL813-Q7 USB3.0集线器芯片和VL101-Q4 DP切换芯片以及旺宏25L512E和MX25L1606E等多款业界有名厂家的芯片，用料踏实。此外内部线芯注塑固定和保护；所有的接口均为沉板过孔焊接，不仅降落了产品的厚度而且增强稳定性；USB-C线缆抗弯折处理更耐用。
