在嵌入式产品开拓过程中，可能会面临CAN路数不足的问题。如何选择得当的转换模块办理这个问题呢？本文为您讲解几款模块的选型方法。
运用处景
CAN总线是精良的现场总线之一，已由当初的汽车电子扩散到各行各业。从工业自动化到新能源，从轨道交通再到航空航天，CAN总线技能在中国不断的运用和沉淀。
图1CAN总线数据帧构造
当运用CAN总线时，我们可能会面临以下问题：主掌握器没有支持CAN掌握器或者CAN路数不足。详细问题表现：早期产品通信利用的是RS485或RS232通信，现阶段须要将产品升级到能支持到CAN通信；受制于本钱限定，主控MCU必须选择低端处理器，本身不带CAN掌握器；开拓的产品中须要的CAN路数远远大于2路，能支持两路以上CAN的MCU型号有限或本钱过高。
图2LPC系列间CAN路数比拟
图3多路CAN运用处景
当MCU内部没有支持CAN掌握器或者所需的CAN路数不能知足哀求时，可以选择利用其他通信接口拓展CAN接口出来。常见的转换方法有串口转CAN、以太网转CAN、WIFI转CAN以及光纤转CAN，本文紧张为大家先容串口转CAN的思路和方法。

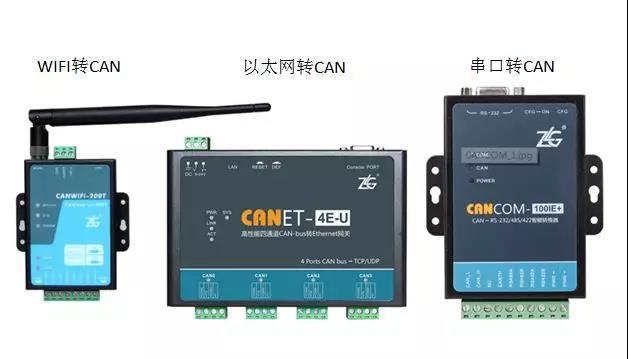

图4CAN转换器产品
如何选型
串口扩CAN的模块大体分为两种形式，一种是纯挚的协议掌握器芯片实现，如MCP2515和MCP2517；另一种是通过高性能的MCU实现。比较于纯挚的协议掌握器芯片，MCU方案的协议转换模块拥有以下上风：配置简便，合营上位机或串口指令集，几个大略的串口数据发送即可完成配置；缓存较大，在高速或数据吞吐量大时杜绝丢帧征象发生；性能精良，将繁芜的协议转换及帧缓存完备集成于用户MCU之外，可减少用户MCU包袱。
ZLG致远电子推出的串口转CAN模块紧张有CANFDSM、CSM300两个系列，选型事情如何入手，我们从他们之间的差异入手。CANFDSM是最新一代的串口转CANFD模块，在能匹配当前热门的CANFD根本上，还能完备兼容传统的CAN2.0协议。因此，如果您的产品选定的是CANFD协议，则只能利用新一代的CANFDSM模块。
图5链路层协议差异
如果产品中利用的是CAN2.0A或者CAN2.0B协议，我们连续比拟选择。CANFDSM不带CAN或者CANFD收发器，用户需自行增加隔离或者不隔离的收发器模块。而CSM300内部集成有CAN隔离收发器、CAN掌握器，因此可以直接连接MCU与CAN总线。
图6CSM300与CANFDSM内部器件情形
以上谈论的情形是针对板载需求的运用，对付须要直接应用在设备中的场合又该如何选择呢？CANCOM或者CANFDCOM绝对是您的首选。CANFDCOM接口卡的1~2通道CAN FD接口均自带2500VDC电气隔离，静电等级为打仗放电±8KV，浪涌±1KV，可有效避免由于不同节点地电位不同导致的回流破坏，特殊适宜于电动汽车与列车的测试。
图7串口转CAN设备
运用电路
以CANFDSM-100为例，该类模块通用运用办法如下下。协议转换模块直接与MCU通过UART的TX、RX交叉连接通信，PIN3、PIN4通过CAN隔离收发器CTM3FD连接到外部CAN总线上。须要把稳的是，模块在利用前须要进行参数配置，利用PIN7使模块进入配置状态后再合营MCU的AT指令即可完全参数配置。此外，合营上位机软件亦可快速完成参数配置。
图8运用电路
图9CANFDSM-100管脚定义
协议转换格式
串口转CAN模块供应透明转换、透明带标识、自定义协议等转换形式，感兴趣的工程师可以参考往期文章理解。
