2、 安装Proteus8.91. 下载安装软件
下载地址，链接：https://pan.baidu.com/s/1D9lk8FTMwH15nTiWKumqeQ
提取码：vcm4
下载后安装时英文版，里面有汉化包，复制所有汉化文件到安装目录的措辞文件夹即可。
图 1 汉化文件夹
2. 建立STM32F103R6工程
按下图操作，紧张末了一个界面选择对应型号的MCU
图 2 工程步骤
3. 添加器件
这个软件是英国人开拓的，利用时左键选取、移动。右键菜单、中间键移动屏幕，滚轮放大缩小，都有功能，用着不爽。
如下图所示1为选取，2为电子全器件选取、3为ground和VDD、4是示波器等、5和6是仿照仿真的开始于结束。
图 3 项目窗体
点击2，在右侧框中点击P字母，弹出选取器件窗口。利用关键词找到器件，就添加到器件串口中，后面就可以直接用了，不用每次都搜索。
图 4 添加候选器件
4. 添加常用器件

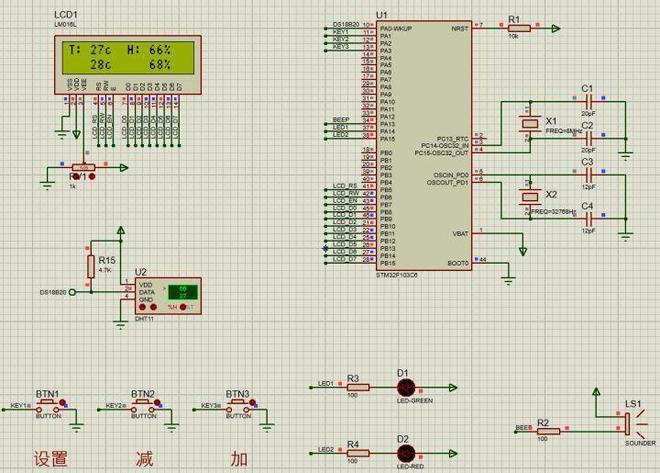

如下图所示，建立三个输入按钮、三个输出LED小灯，一个串口。
图 5 建立测试项目
三、几点把稳事变1. LED灯
要连接一个100欧姆的电阻，没有会短路。电阻太大了，电流不足，不亮。100K就不亮。
2. 开关用的是上拉电阻模式，软件的中断的采样一定用低落沿触发中断。如果用上升沿，按一次会有2次中断，不知道为什么，一个坑。
3. 串口也是坑最大的，网上有人用proteus里面的虚拟终端调试，我试了一下，不稳定，有乱码。用COMPIM器件好一点，但是也是不稳定。波特率不要太高了，用9600。其余如果导致工程去世机，就重新启动proteus，否则后面怎么仿照都有问题一堆。
四、配置串口参数这个单独说一下，须要一些第三方的软件。
1. 安装虚拟串口下载地址：https://dl.pconline.com.cn/download/825163.html
2. 串口助手自己网上找吧。
3. 利用虚拟串口虚拟串口虚拟两个COM8和COM9，他们内部已经相互联通了。
4. 配置串口器件参数在proteus中双击串口器件，添加如下参数。
其余把稳，COMPIM和MCU是直连关系。
图 6串口参数
5. 程序运行
仿真开始后，利用串口助手打开COM9，由于com9和com8是互通的，这样com9就可以跟mcu的串口通信了。
5、 MCU加载程序双击MCU，在program file中选择你的keil项目中的elf文件，晶振自己设置吧。如果用了定时器，最好设置一下。
图 7 加载参数
6、 运行仿真
点击窗口左下的仿真运行、停滞按钮就可以掌握仿真了。仿真过程中有问题，会在message窗口中有赤色笔墨进行提示，自己理解吧。有问题，一定重启一下proteus。
图 8 仿真
几点解释：
（1）现在仿真对cubemx天生的HAL库程序支持不好，都是汇编语句，没有办法单步调试，只能看硬件效果了。
（2）如果修正器件，添加、删除器件等，一定要停滞仿真，才能操作。
（3）如果添加了示波器、逻辑剖析仪、虚拟终端等，一定要谨慎，随意马虎导致项目去世掉。
（4）启动仿真报下面这个错，便是你MCU的程序文件加载错了，在加载一次。
图 9 MCU文件加载缺点
7、 Keil工程的配置
默认kei工程天生的是hex文件，如果须要elf文件，须要修正默认选项。
1. 调出项目Option窗口图 10 调出options窗口
2. 修正output子窗口
去掉hex选项，在输出文件添加elf扩展名。Proteus的MCU芯片就找这个文件加载就可以了。
图 11 参数修正
8、 案例
做了一个基于cubemx5.6、keil MDK5.0和proteus8.9的案例。涵盖GPIO输入、输出、外部中断、定时器中断、串口输出、串口中断输入的基本功能案例。须要的话下载地址
链接：https://pan.baidu.com/s/1HcjC2x7L5MXkPjA3pP2Agw
提取码：b1rv
9、 Proteus与keil仿真的比较前面写过一个keil下stm32F103仿真的方法，跟proteus比较。Keil紧张MCU内部功能的仿真，没有过多的外部接口支持、例如AD /DA/SPI等，只能扼守脚和寄存器的0/1状态，不直不雅观，剖析有一定难度。但是优点是利用大略、系统稳定。
而proteus可以设计符合实际的仿照各种电路，比较直不雅观。支持的接口也多。看末了的效果很随意马虎剖析问题。但是问题是，proteus的利用须要数字和仿照电路根本，否则不能配置出合理的工程。其余一点也比较头痛，便是稳定性问题，过多的监控和通信器件很随意马虎去世机，是不是和谐版的问题，不好说。
总体来说，如果有电路根本，方向于用proteus，还是更加靠近真实。Keil仿真可以验证内部的逻辑，只管即便少跟外部端口打交道。
