其详细性能参数如下：
●事情电压范围宽：1.8V - 5.5V；
●事情电流小：
●事情电流 2mA（@VDD=3.3V，无负载）
●待机电流≤10uA（@VDD=3.3V，无负载，低功耗模式）；
●触摸相应快；
●抗滋扰性能强。高抗滋扰性，近间隔、多角度手机滋扰的情形下，触摸相应灵敏度及
可靠性不受影响；
●触摸灵敏度调度灵巧。可以经由 CAP 脚的外接电容来调度灵敏度，电容越大越灵敏度
越高；
●面板材料多样化：绝缘材料。如普通玻璃、有机玻璃、钢化玻璃、塑胶等。面板厚度：
亚克力材质 0-10mm，不同材质的面板厚度有所差异；
●具有防水及水漫成片水珠覆盖在触摸按键面板，按键仍可有效判别；
●采取SOP16封装。
其功能表现为：
● JTW6106 于手指按压触摸盘，在 60mS 内输出对应按键的状态；
● 上电未按键时输出高电平，有触摸时输出低电平；
● 具有防呆方法，若是按键有效输出连续超过 15 秒，就会被复位（该功能可通过程序进行修正，取消复位）；
● 环境调试功能，可随环境的温湿度变革调度参考值，确保按键判断事情正常；
● 可分辨水与手指的差异，对付水漫与水珠覆盖按键触摸盘，仍可精确判读按键动作。
但水不可于按键触摸盘上形成水柱，若如此则犹如手按键一样平常，会有按键承认输出；
● 内建 LDO 及抗电源杂讯的处理程序，对付电源纹波的滋扰有很好的耐受能力。
封装引脚定义
运用电路
本次紧张先容在调试过程中测试其输入扫描周期的变革情形，原来芯片的灵敏电容值为15nF,测试其扫描周期分别为：
15nF每个单通道之间的扫描周期129us

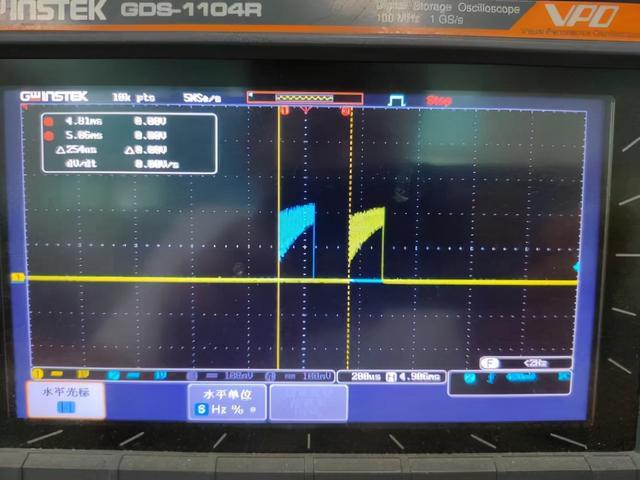

15nF两个单通道之间的扫描周期254us
15nF 1~6通道之间的扫描周期为3.23ms
将灵敏电容值调度为10nF,测试其扫描周期分别为：
10nF每个单通道扫描周期为77.5us
10nF 两个通道之间的扫描周期为205us
10nF 1~6通道之间的扫描周期为2.25ms
经由测试创造，当灵敏度调节电容值不同时，其扫描周期也会随之变革，因此在哀求较高的运用处所中，须要根据不同运用处景调节电容值，并测试对应的扫描周期，以匹配MCU的检测周期，实现触摸性能最佳的状态。
