R1和R2不一定是用10K电阻，也可以用4.7K的电阻，4.7K的上拉电阻，肯定比10K的驱动能力强，但它功耗会比10K的功耗高，以是一样平常情形下，我们只是两个芯片之间的电平转换，10K上拉电阻就可以知足了。像I2C总线，如果I2C总线上的设备有3个或以上，我们为了供应它的驱动能力，也是可以将上拉电阻改到4.7K或者2.2K都是可以的。
我们看看它的事情事理，这里以SCL为例：
1）当3.3V_SCL输出高电平时，Q1的Vgs = 0，MOS管截止，5V_SCL被R3上拉到5V,以是5V_SCL为高；
2）当3.3V_SCL输出低电平时，Q1的Vgs = 3.3V，MOS管导通，5V_SCL被MOS管拉低,以是5V_SCL为低；
3）当5V_SCL输出高电平时，Q1的Vgs不变，MOS管截止，3.3V_SCL被R1上拉到3.3V,以是3.3_SCL为高；
4）当5V_SCL输出低电平时，Q1的Vgs不变，MOS管截止，但通过MOS管的自身寄生二极管将3.3V_SCL拉到低电平，以是3.3_SCL为低；
我们这里讲解的是3.3V电压域与5V电压域，如果是2.5V、1.8V的电压域，设计的时候一定要考虑MOS管的Vgs开启导通电压是否知足。
二、两颗NPN三极管搭建的电平转换电路
我们这里用三极管来搭建UART通讯的电平转换电路，从电路模型上看跟MOS管的差不多，只是我们须要在三极管的b极串一个限流电阻。
我们看看它的事情事理，这里以Q5这组为例：
1）当5V_TXD输出高电平时，Q5的Vbe < 0.7V，三极管截止，3.3V_RXD被R5上拉到3.3V,以是3.3V_RXD为高；
2）当5V_TXD输出低电平时，Q5的Vbe > 0.7V，三极管导通，3.3V_RXD通过三极管被5V_TXD拉低，以是3.3V_RXD为低；

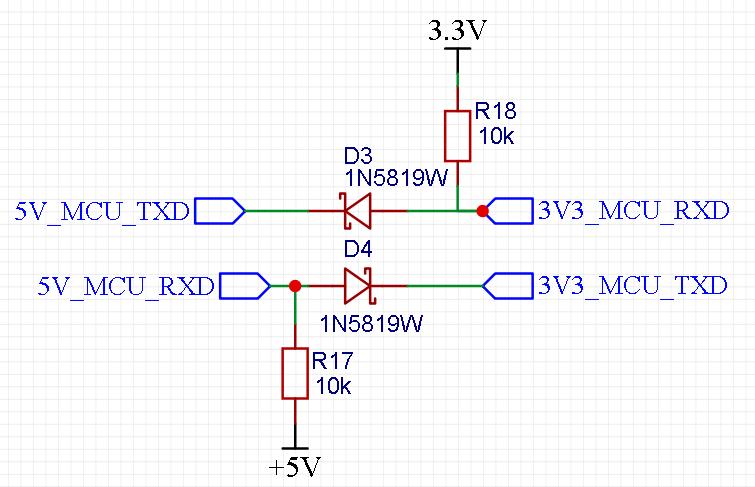

三、二极管钳位搭建电平转换电路
其实用二极管钳位法来搭建的电平转换电路，在事情中也常常在用。
我们来看看它的事情事理：
1）当3.3V_TXD输出高电平时，D2截止，5V_RXD被R14上拉到5V,同时又被D1钳位到3.3V，以是5V_RXD为高，即A点电平大概为4V旁边；
2）当3.3V_TXD输出低电平时，D2导通，5V_RXD被D2拉低,以是5V_RXD为低，即A点电平大概为0.3V旁边；
3）当5V_TXD输出高电平时，通过二极管D3钳位到3.3V,以是3.3V_RXD为高，即B点电平大概为3.6V旁边；
4）当5V_TXD输出低电平时，D3不导通,直接通过电阻R15将3.3V_RXD拉低，以是3.3V_RXD为低；
这个电路虽然本钱低，泄电流小；但它电平还是存在一定的偏差，由于二极管都有一个正向压降，以是要精确的选择二极管，并且电平不能超出芯片正常事情的电平，还有一个缺陷便是由于限流电阻会对速率有影响，以是建议此电平转换在100KHz的通讯下利用。
四、二极管和MOS管组合的电平转换电路
为理解决纯二极管搭建电平转换的毛病，我们将电路做了优化，用一颗二极管和一颗MOS管一起组合搭建一个电平转换电路，如下图，提醒一下读者，我们抖音和西瓜视频都有视频讲解。这个电路在UART通讯的运用中，我常常在用。一样平常用在波特率115200是完备没有问题。
我们来看看它的事情事理：
1）当3.3V_TXD输出高电平时，D5截止，1.8V_RXD被R24上拉到1.8V,以是1.8V_RXD为高，即C点电平大概为1.8V旁边；
2）当3.3V_TXD输出低电平时，D5导通，1.8V_RXD被D5拉低,以是1.8V_RXD为低，由于二极管的压降，以是C点低电平大概为0.3V旁边；
3）当1.8V_TXD输出高电平时，Q4截止，3.3V_RXD被R25上拉到3.3V,以是3.3V_RXD为高，即D点电平大概为3.3V旁边；
4）当1.8V_TXD输出低电平时，Q4导通，3.3V_RXD被Q4拉低,以是3.3V_RXD为低，即D点电平大概为0V旁边；
五、电平转换芯片
为了稳定和可靠性，很多时候我们都会选择电平转换芯片，用它最省事！
我们只须要分别给VCCA和VCCB供上两个不同的电平，那对应的A口也就输出VCCA一样的电平，同理，B口输出的电平跟VCCB的一样，以往我们用一些独立元件搭建的电平转换电路，都只须要一颗芯片就可以实现。
在利用电平转换芯片须要把稳一点的是，一样平常是VCCB > VCCA，也便是说VCCB要用在电平高的一侧，VCCA用在电平低的一侧，利用的时候，详细看一下电平转换芯片的Datasheet。
上图中，我们没有给电平转换芯片标明详细的型号，是由于这类芯片有很多个品牌，
末了，我们针对电平转换电路就先讲到这里了，如果你也喜好我的文章，动动小手也分享给身边的朋友吧，知识重在分享！
！
MOS管和二极管搭配的电平转换电路
电阻分压的电平转换电路
————————————————
