它依赖加/减掌握真个掌握来实 现加法计数和减法计数。
CPU
（图片来自网络侵删）

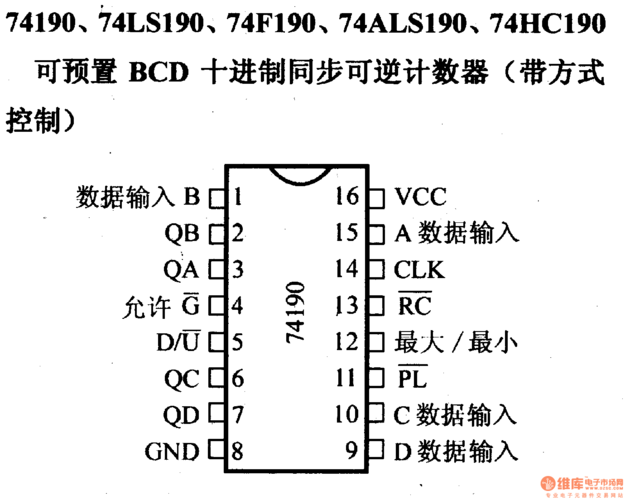

CO/BO：进位输出/借位输出端；
CP：时钟输入端：
CT：计数掌握端（低电平有效）；
Do~D3：并行数据输入端；
W：异步并行置入掌握端（低电平有效）；
Qo~Q3：输出端；
RC：行波时钟输出端（低电平有效）；
U/D :加/减计数办法掌握端。
下表为74LS190的状态表，从该表中可以看出，74LS190事情状态有4种：置数、 加计数、减计数和保持。
状态表
（1） 置数
74LS190置数（或称预置）是异步的。当置入掌握端（LD非）为低电平时，不管时钟CP 端状态如何，输出端（Q0Q3）即可预置成与数据输入端（D0D3）相同等的状态。
（2） 计数
74LS190釆用同步计数办法。当CT非=O、 U非/D=0时进行加计数；当CT非=0 U非/D=l时 进行减计数。只有在CP为高电平时，UT非/和U非/D才可以跳变。
74LS190有超提高位功能。当计数上溢或下溢时，进位/借位输出端（CO/BO）输出一个 宽度约即是CP脉冲周期的高电平脉冲，行波时钟输出端（RC非）输出一个宽度即是CP低电 平部分的低电平脉冲。
（3） 保持
当LE非=1、CT非=1时，74LS190事情在保持状态，在该状态下，纵然CP端输入时钟脉冲, 输出端（Q0Q3）数据也不会发生变革。
