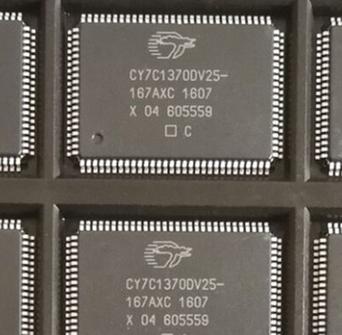

天下上最早的全电子化存储器是1947年出身的，其事理是用阴极射线管在屏幕表面上留下记录数据的“点”。从那时起，打算机内存开始利用磁存储技能并经历了数代演化，干系系统包括磁鼓存储器、磁芯存储器、磁带驱动器和磁泡存储器。从1970年代开始，主流的集成半导体存储器则紧张分为三类：动态随机存取存储器 (DRAM)、静态随机存取存储器 (SRAM) 和闪存。 打算机内存紧张是DRAM和SRAM。SRAM则具有最快的片上缓存。已经历了数十年的发展。SRAM不须要周期性刷新就能锁存“0”和“1”旗子暗记，影响其发展的紧张成分则是单元面积和读取速率。 MCU常日是基于SRAM和闪存的稠浊利用，MCU一样平常情形下配置有1~2MB双块Flash存储器和256KB SRAM，在某些运用设计中会涌现内置RAM不敷的情形，须要对STM32单片机进行外扩RAM的处理，可以选择改换更高RAM容量的单片机，除了价格贵还须要涉及其他被动器件的变动，STM32系列可以通过FMSC接口外扩并口SRAM，比如采取国产SRAM芯片EMI7064. 我司英尚微先容以下SRAM芯片作为外扩的考虑 1.串口SRAM芯片：这种封装是SOP-8的串口SRAM芯片，一样平常推举用EMI7064这一款，容量可以达到64Mbit,占用占用单片机的I/O脚位比较少，较多的运用在各种产品中，性价比比较高的一款SRAM芯片产品。 2.并口SRAM芯片：一样平常并口SRAM芯片占用单片机的I/O脚位比较多，可能在运用设计中须要读取速率较快的可以考虑用这种，数据读取速率可以达到8NS，由于是属于六个晶体管的设计，在价格上比较贵，适宜用于以下大型工控类产品，做事器，金融医疗等产品。 3. 伪静态SRAM芯片（也称PSRAM）：这款封装一样平常是BGA的，容量同样可以达到64Mbit,速率一样平常在70ns旁边，价格相比拟并口SRAM芯片要便宜。 总体来看，一样平常看运用设计对外扩SRAM芯片的数据读取速率哀求多少，容量以及性价最近选择SRAM芯片。
