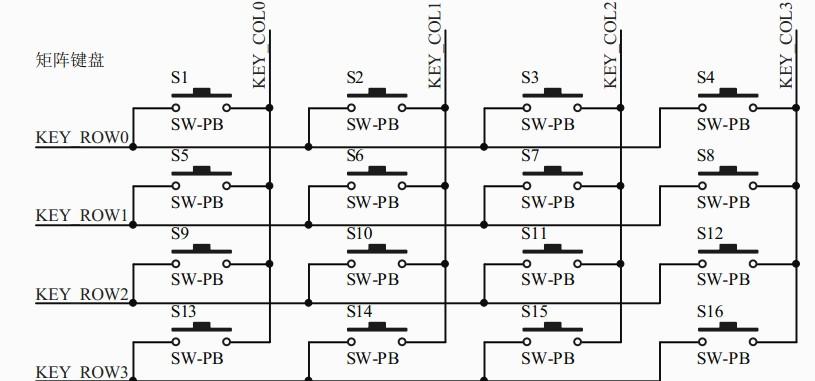

初学者肯定要经历的一个实验便是44矩阵键盘的代码编写，先上图：
先研究一下如何用51单片机点亮一个发光二极管和基于CPLD-EPF10K10LC84-4(84)的交通灯设计。首先要解释的一点，矩阵键盘的动态扫描确实略显繁芜，不可能便是读一个端口数据，然后立时就出来结果。这须要对依次每一行的按键进行扫描、判断，然后得出结果。如上图所示，先扫描第一行，也便是S1,S2,S3,S4四个按键的状态。在PA口输入0XFE。
0XFE变成二进制是1111 1110，为了方便利用，记得每四个数之间加一个空格。1111 1110这个数据放到PA口上，假设这个时候S1被按下了，会涌现什么情形？由于PA0是低电平，S1被按下之后S1导通，导致PA4的电平从1降到0，于是PA端口的数据就变成了1110 1110，换算成16进制便是0XEE。于是我们知道S1被按下了。
假设是S3被按下，会涌现什么情形？----PA6的电平被拉低，PA的端口数据变成了1011 1110，也便是0XBE。这样，我们就知道了，每一行的每一个按键被按下的时候，都会有一个对应的独一无二的值。
这便是矩阵键盘的扫描事理！
送上一段源码。
void matrixkeyscan()
{
uchar temp,key;
P3=0xfe;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delayms(10);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0xee:
key=0;
break;
case 0xde:
key=1;
break;
case 0xbe:
key=2;
break;
case 0x7e:
key=3;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
display(key);
}
}
P3=0xfd;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delayms(10);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0xed:
key=4;
break;
case 0xdd:
key=5;
break;
case 0xbd:
key=6;
break;
case 0x7d:
key=7;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
display(key);
}
}
P3=0xfb;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delayms(10);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0xeb:
key=8;
break;
case 0xdb:
key=9;
break;
case 0xbb:
key=10;
break;
case 0x7b:
key=11;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
display(key);
}
}
P3=0xf7;
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
delayms(10);
temp=P3;
temp=temp&0xf0;
if(temp!=0xf0)
{
temp=P3;
switch(temp)
{
case 0xe7:
key=12;
break;
case 0xd7:
key=13;
break;
case 0xb7:
key=14;
break;
case 0x77:
key=15;
break;
}
while(temp!=0xf0)
{
temp=P3;
temp=temp&0xf0;
}
display(key);
}
}
}
