初识595芯片是在51单片机中88LED点阵中涉及到的，觉得内容对付初学者有点抽象，于是我决定把它好好剖析一下，并记录全过程。
I 芯片先容
咱们先来看看在开拓板事理图中的595芯片：
这个芯片具有 8 位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。数据在 SCHcp 的上升沿输入，在 STcp 的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行 8 位的，具备三态的总线输出，当使能 OE 时（为低电平），存储寄存器的数据输出到总线。

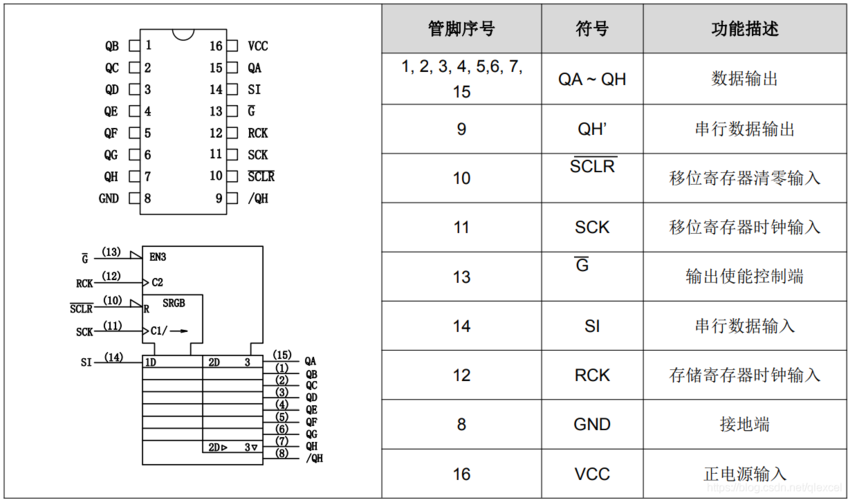

74595 的掌握端解释：见下图
/SCLR(10 脚): 低点平时将移位寄存器的数据清零。常日我将它接 Vcc。
SCK(11 脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH；下
降沿移位寄存器数据不变。（脉冲宽度：5V 时，大于几十纳秒就行了。）
RCK(12 脚)：上升沿时移位寄存器的数据进入数据存储寄存器，低落沿时存储寄存器数据不变。常日我将 RCK 置为低点平，当移位结束后，在 RCK 端产生一个正脉冲，更新显示数据。
/G(13 脚): 高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引
脚掌握它，可以方便地产生闪烁和熄灭效果。比通过数据端移位掌握要省时省力。
2. 芯片解释文档中给出了一些参考数据
II 程序解释
先附上其功能表
每当 spi_shcp 上升沿到来时,spi_ds 引脚当前电平值在移位寄存器中左移一位，不才一个上升沿到来时移位寄存器中的所有位都会向左移一位，同时 Q7'也会串行输出移位寄存器中高位的值，这样连续进行8次（for循环），就可以把数组中每一个数（8 位的数）送到移位寄存器；
然后当 spi_stcp 上升沿到来时，移位寄存器的值将会被锁存到锁存器里，
并从 Q1~7 引脚输出。至此，我们懂得了595芯片的事理及利用方法，下篇文章就实际利用它来掌握88LED点阵喽。
