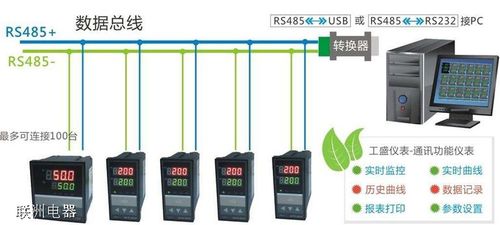

我们来看看RS485的一个范例组网构造：
理论上，RS485总线的传输间隔可以达到1200米。然而，由于通信芯片、波特率、连线、滋扰等影响，实际运用远未达到这个值。
理论上，一条RS485总线可以连接254个设备，但事实上这远远不足。在一样平常运用中，它大约有30个设备。
（图片来自网络侵删）
RS485总线应采取上图手拉手的总线构造办法，武断杜绝星形连接和分支连接，如下图所示：
关于线材的选用：
通信线缆选用双芯屏蔽双绞线，线径不小于0.5平方。双绞是由于485通信采取差模通讯事理，而双绞线具有最好的抗滋扰性能。有些利用非屏蔽双绞线乃至网络电缆来铺设485通信线路，这是非常缺点的。
关于保障通信质量的几种手段：
1、共地法
用一根线或屏蔽线连接所有485个设备的GND地，以避免电位差影响所有设备之间的通信。
2、终端电阻法
在末了一个485设备的485+和485-上并联120欧姆的终端电阻，以提高通信质量。
3、借助中继器或485HUB分线器
如果通讯间隔太长，建议利用中继器或485HUB分线器来办理超过500米的问题。如果负载数量太大，如果一条总线上有30条以上的总线，建议利用485HUB分线器来办理问题。
以上内容便是关于RS485通讯的连接办法的详细先容，希望对您有所帮助，感谢您的阅读与支持，欢迎关注与留言！
