一、电路参数

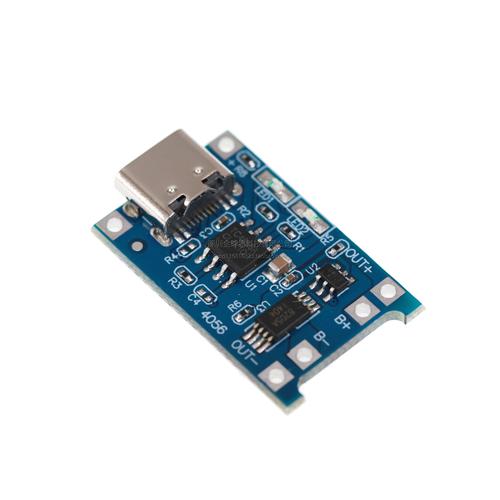

这是 TP4056 参考充电电路。根据实际电路板上的器件参数，可以知道，限流电阻为0.4欧姆。电流设定电阻为 1.2kΩ。数据手册中给出了充电电流，与设定电阻之间的关系。由于 设定电阻为 1.2k欧姆，以是充电电流为 1A。下面初步测试一下这个电路板。
二、充电测试
在面包板上给充电板供应5V输入电压。输出连接一个 3.8V的锂电池。5V电源输出400mA 旁边，这比模块设定 1A小，电池两端电压为 4.3V，看来这个锂电池现在已经靠近于充满状态。
将锂电池与充电板断开，板上红灯熄灭，蓝灯闪烁。利用一个 10欧姆的电阻作为输出负载。输出电压为 4.38V 旁边。供电电源输出 460mA。负载10Ω电阻已经由载了，它外部的封装漆开始冒烟。终极高温使得外部呈现玄色。
（图片来自网络侵删）
利用一个大功率的可变电阻作为充电板的负载，测试它的最大输出电流。可以看到直流电源供电电流可以达到 900mA。这解释该模块的限流该当是可以达到 1A。
※总 结 ※
本文对付一款基于TP4056锂电池充电模块进行了测试，它充电限流为 1A。输出限压为 4.3V。其它的特性可以拜会 TP4056的数据手册。
参考资料
[1]
TP4056锂电池充电芯片数据手册.pdf: https://max.book118.com/html/2018/1008/6015040240001221.shtm
