在适配器机身上还设有两个指示灯，用于指示适配器的供电状态和接口连接状态。在适配器两端还设有固定孔，支持固定安装。下面充电头网就带来石龙富华这款35W PoE电源适配器的拆解，一起看看内部的做工和用料。
石龙富华35W PoE电源适配器外不雅观石龙富华35W PoE电源适配器AD-560062T0E采取白色纸盒包装，各面均无信息，两侧镂空方便取出。
同为石龙富华旗下生产的35W PoE电源适配器，这款的外不雅观样式与此前拆解过的PoE35-54A型号的相同。
机身壳主体磨砂工艺处理，两端以及一侧边缘亮面倒角设计。
顶部配置两个指示灯，指示灯旁分别印有AC、PORT标识差异。
不同的是这款输入端采取品字输入接口，母座独立模块设计。
同一端设有赞助固定的槽耳。
另一端配置两个RJ45网口，分别印有DATA和PoE标识，方便用户差异利用。
机身底部贴有这款PoE电源适配器铭牌，制造商为东莞市石龙富华电子有限公司，产品通过了CCC、CE、UL、GS、UKCA、NOM、NYCE、KC、EAC、PSE等认证。
适配器型号为AD-560062T0E，支持100-240V~50/60Hz 1A输入，56V0.62A输出。
实测石龙富华这款35W PoE电源适配器机身长度为159.71mm。
宽度为62.25mm。
厚度为31.4mm。
产品拿在手上的大小直不雅观感想熏染。
其余测得适配器净重约为241g。
石龙富华35W PoE电源适配器拆解看完了石龙富华这款电源适配器的外不雅观展示，下面就进行拆解，一起看看内部的做工和用料。
沿适配器壳体接缝处拆开外壳，外壳采取超声波焊接固定。
PCBA模块通过胶水固定在壳体内部。
从壳体内部取出PCBA模块，壳体内部涂有不干胶水，用于粘附锡渣。
利用游标卡尺测得PCBA模块长度约为144mm。
PCBA模块宽度约为56mm。
PCBA模块厚度约为24.8mm。

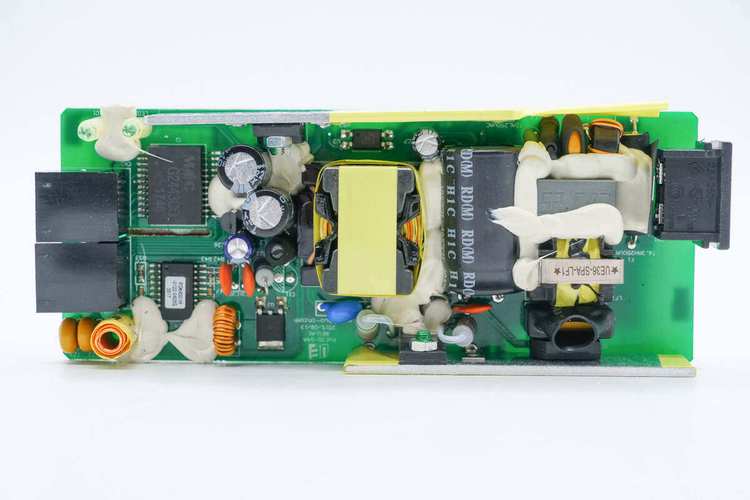

PCBA模块正面一览，左侧焊接电源输入插座，PCBA模块左侧焊接保险丝，压敏电阻，共模电感，安规X2电容以及气体放电管保护元件。向右依次焊接高压滤波电容，变压器。上方焊接低级开关管，下方焊接整流管。右侧焊接滤波电容，掌握芯片，网络变压器和网络接口。
PCBA模块背面焊接整流桥，低级主控芯片，反馈光耦和TVS二极管。
适配器输入端一览，右侧设有保险丝，压敏电阻，共模电感，安规X2电容，气体放电管和蓝色Y电容。
输入端两颗保险丝规格为6.3A250V。
压敏电阻来自风华，型号为FNR-14K621，用于输入浪涌保护。
输入端保险丝规格为2.5A250V。
NTC热敏电阻型号5D-9，用于抑制上电的浪涌电流。
共模电感采取漆包线和绝缘线绕制，底部设有电木板绝缘。
安规X2电容来自易利嘉电子，规格为0.47μF。
接地线一侧设有两颗相同型号的压敏电阻。
合营利用气体放电管进行过电压防护。
另一颗共模电感采取磁环和漆包线绕制，底部设有绝缘支架。
整流桥来自PY平伟，型号TBM410，规格为4A1000V。
高压滤波电容来自江海，为CD266H 115℃耐热电解电容。
规格为450V82μF。
低级主控芯片来自昂宝，型号OB2365E，是一颗自适应多模式反激掌握器，支持QR和CCM模式运行，具备完善的保护功能，采取SOT23-6封装。
为主控芯片供电的滤波电容来自艾华，规格为50V4.7μF。
低级开关管利用螺丝固定在铝合金散热片上。开关管来自吉林华微，型号JCS10N65F，NMOS，耐压650V，导阻1Ω，采取TO-220MF封装。
变压器采取胶带严密缠绕绝缘，标注有适配器输出功率和适配器型号。
蓝色Y电容来自易利嘉电子。
输出电压通过光耦反馈调节，光耦来自COSMO冠西，型号KT1019。
输出整流管来自YJ扬杰科技，型号MUR1640FCT，为超快规复二极管，规格为400V16A，采取ITO-220AB封装。
输出滤波电容来悛改中元，规格为220μF63V，两颗并联。
两颗压敏电阻来自风华，型号FNR-07K820，用于浪涌过电压接管。
在PCB背面还焊接多颗TVS二极管，用于浪涌过电压接管。
一颗滤波电容来悛改中元，规格为470μF25V。
一颗滤波电容来自艾华，规格为16V330μF。
稳压芯片来自UTC友顺，型号LD1117A，输出电压为3.3V，采取SOT-89封装，用于为MCU等芯片供电。
一颗MCU来自上海圣芯电子，型号HC89F0531，为8位FLASH单片机，内置32K Bytes FLASH 程序存储器，256 Bytes IRAM 和1K Bytes XRAM。
以太网供电芯片来自杰华特，型号JWH7295，芯片支持8通道IEEE 802.3at供电掌握，兼容802.3af和802.3at供电，芯片内部集成了8个200mΩ开关管，无损耗电流检测，内部还集成MCU，简化了PoE供电设计。
杰华特JWH7295还具备I2C接口，高等功率管理包括电压和电流反馈，并支持过电流保护和电流限定阈值设置。芯片具备独立的各个通道电压和电流的连续监控，可编程的输出功率为35W，芯片内部集成过热保护功能。
杰华特 JWH7295 资料信息。
网络变压器来自四川经纬达科技，型号SQ24702-1KPTC。
PCBA模块输出侧焊接LED指示灯和网线插座。
两颗LED指示灯用于电源指示和连接指示。
输出端网线接口特写。
PCBA底部设有胶垫支撑。
全部拆解一览，来张百口福。
充电头网拆解总结末了附上石龙富华35W PoE电源适配器核心器件清单，方便大家查阅。
石龙富华PoE电源适配器采取长条机身设计，两侧设有固定孔。互换输入端采取品字电源接口，支持100-264Vac宽电压输入，输出为56V0.62A，支持35W功率输出。输出端设有两个网线接口，分别用于网线接入与连接PoE供电设备，并配有两个指示灯用于供电连接状态指示。
充电头网通过拆解理解到，石龙富华这款PoE电源适配器采取反激开关电源，主控芯片为昂宝OB2365E，搭配利用吉林华微JCS10N65F开关管，整流二极管来自扬杰科技。电源内部利用杰华特JWH7295 PoE供电芯片，内部集成开关管和无损电流检测，支持8个PoE通道利用。
电源输入端设有压敏电阻和气体放电管用于浪涌防护，在直流输出端也设有压敏电阻和TVS二极管进行浪涌防护，电源内部元件采取导热胶加固，开关管配有散热片，内部做工和用料踏实可靠。
