单片机IO口科普：推挽输出、开漏输出详解_单片机_电路

1. 什么是推挽输出

推挽输出既可以输出低电平，也可以输出高电平，可以直接驱动功耗不大的数字器件。

2. 推挽输出电路的构造

推挽电路是由两个三极管或MOSFET，以推挽办法存在于电路中，电路事情时，两只对称的开关管每次只有一个导通，以是导通损耗小、效率高、既提高电路的负载能力，又提高开关速率。

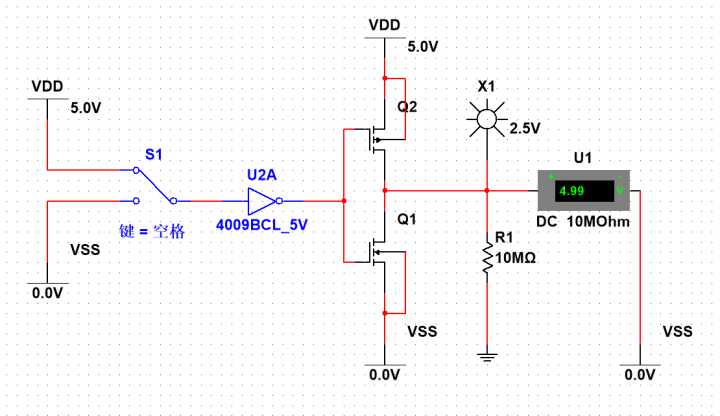

其示意构造如下图所示：

当内部输出1电平时，上边的MOS管导串通时下边的MOS管截至，IO口输出高电平；

当内部输出0电平时，上边的MOS管截至同时下边的MOS管导通，IO口输出低电平；

3. 什么是开漏输出

开漏输出只能输出低电平，如果要输出高电平必须通过上拉电阻才能实现。
就类似于三极管的集电极输出。

4. 开漏输出电路的构造

如上图：

内部输出1时MOS管截止，输出与地断开，这时候IO口实在是没有驱动能力的，须要外部连接上拉电阻才能输出高电平，才能驱动数字器件；

内部输出0时MOS管导通，输出低电平，以是开漏能输出低电平；

5. 准双向IO

在学51单片机的时候老师见告我们，51单片机的IO口是准双向的，什么是准双向的？示意如下：

其构造类似于开漏输出，只不过是把上拉电阻集成到了单片机内部。

6. IO口如何运用

对付推挽输出的IO口可以直接输出高低电平驱动功耗较小的数字器件，但对付开漏输出的话必须要在外部接上拉电阻才行。
比如说LPC11C14单片机的片上I2C资源便是开漏输出的，如果要利用这两个引脚做输出就必须加上拉电阻，如下图所示：
