经发热友挖掘,锐龙CPU内核的更多技能细节曝光在我们面前。

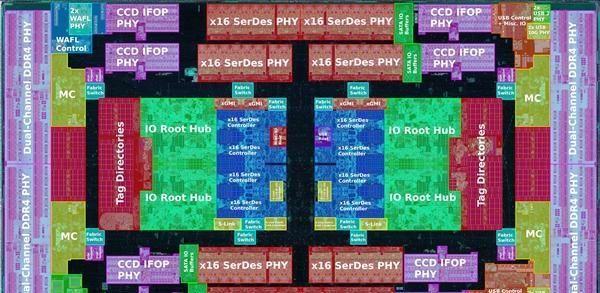

基于Fitzchens Fitz的裸片透视,工程师Nemez用彩图的形式将“Matisse(对应锐龙3000 CPU)”和“Rome(对应第二代EPYC霄龙)”中IO芯片的“五脏六腑”给标记了出来。

图为Matisse

这里大略阐明下,锐龙3000 CPU、EPYC 2霄龙采纳的都是CCD+I/O Die的封装办法,一个CCD对应8核Zen2,而I/O裸片采取14nm工艺打造,CCD的构造,AMD官方有公布,这里绘制的是I/O Die“彩超”。
图为Rome
以“Matisse”为例,I/O裸片中拥有两个x16 SerDes主控(可同时管理PCIe、SATA、USB 3等接口)、一个I/O根核心、两个x16 SerDes物理层等。
比拟“Rome”,x16 SerDes主控多达8个,而三代锐龙线程撕裂者(Castle Peak)则屏蔽了个中4个,对付消费者来说,这也便是三代撕裂者限定为四通道内存的根本缘故原由。
