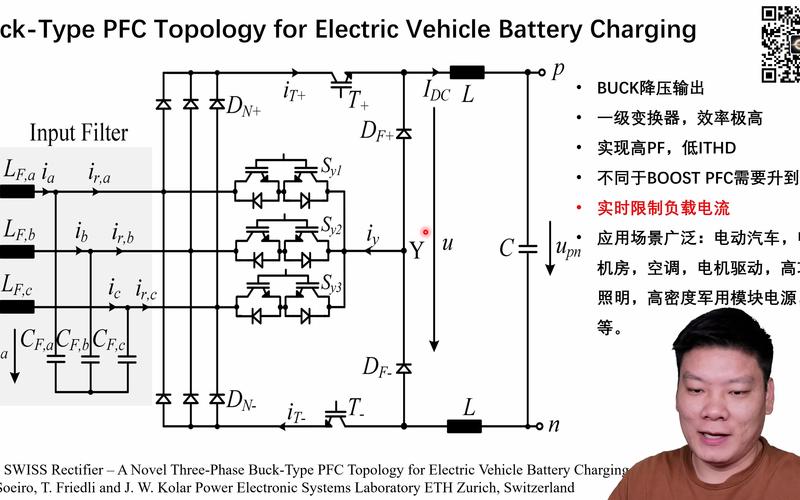

我以为这种拓扑确实有它的上风,比如 DC2DC 是 BUCK 变换器,所以是可以逐个周期限制住负载电流,就能实现恒压恒流输出。又比如,能把三相 PFC 的输出电压掌握到 400V,这样 PFC 的直流母线就能利用 450V 的电容和 650V 的开关管,后级 DC2DC 的本钱就能大幅度降落,最少就不须要利用高压 IGBT 和 SICFET 了。大电容耐压降落后,系统里面电解电容的体积就能减少许多,这样对系统的功率密度就能提升,诸多好处等等。它在某些非隔离的运用处所,确实非常适宜。下图是它的事理图:
现在行业和学术界对它的研究也逐步开始火热,南航的谢少军教授研究的《新型单级隔离式三相 AC/DC 变换器研究》,也是基于 SWISS Rectifier 的事理。可见下图所示,这种变换器能一级变换实现 PFC 和隔离 DCDC 输出,大幅度的提升了效率和降落了系统体积,并且没有电解电容,对付某些哀求在极恶劣环境运行的系统,可能是一个非常好的办理方案。

这些基于 SWISS Rectifier 发展和衍生的拓扑,可以是通过利用四个矢量的组合来得到掌握住输入电流(SWISS Rectifier 的四个矢量可见下图),又能知足输出电压的目的。把高下两组 BUCK 变换为 PSFB 后,在 ON 状态便是 H 桥的对角一起开关,OFF 状态便是 H 桥的高端或低端两个开关一起 ON,进行续流,其它状态可以等效剖析,把两组 PSFB 的开关状态对应上 SWISS Rectifier 的四个矢量后,就能实现 PFC 的功能以及隔离 DCDC 输出。我觉得 SWISS Rectifier 的运用还可以深入研究,关于这一块的东西,等我后面研究清楚了仔细再聊。

前面讲了 SWISS Rectifier 诸多优点,想必各位看官也想知道它是如何来实现的,又与 BOOST PFC 又有哪些不同呢?个中最大的不同之处便是它实现输入正弦电流的办法,它是利用的三次谐波电流注入的方法。
可见下图所示:我们不雅观察这个三相输入正弦波,他们的中间部分完成可以用三角波来仿照,其余再叠加上上面和下面线~线电压的馒头波,通过组合起来,就可以天生或者说得到三相正弦电流波形。这一种实现 PFC 的方法是与传统的 BOOST 型是截然不同的实现,只能说想到这一种方法的人切实其实是天才了。
